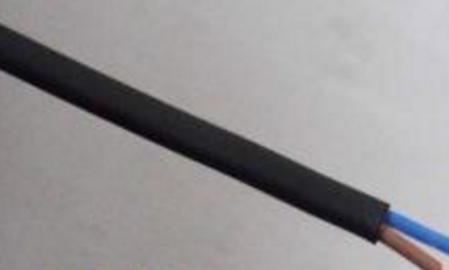

兩芯風能電纜
一. 適用范圍
兩芯風能電纜適用于自由移動、自由懸掛或固定安裝。在自由懸掛的安裝環境里，電纜可伴隨風機自由扭轉。
也可用于風機發電機定子至配電柜相線、PE線；風機發電機轉子至配電箱相線；風機配電柜至箱變相線、地線。
二.兩芯風能電纜型號M稱
|
|
M 稱 |
|
H07RN-F |
風能發電用（塔筒）耐候型電力電纜 |
三.H07RN-F兩芯類型橡膠電纜 450/750V
|
芯數/截面積 |
股數/每股直徑 |
護套厚度 |
大外徑 |
標稱重量 |
|
2 X 1.0 |
32/0.20 |
0.8 |
8.4 |
98 |
|
2 X 1.5 |
30/0.50 |
0.8 |
9.4 |
116 |
|
2 X 2.5 |
50/0.25 |
0.9 |
11 |
164 |
|
2 X 4.0 |
56/0.30 |
1.0 |
12.8 |
232 |
|
2 X 6.0 |
84/0.30 |
1.0 |
14.2 |
297 |
|
2 X 10.0 |
80/0.40 |
1.2 |
20.4 |
573 |
|
2 X 16.0 |
126/0.40 |
1.2 |
23 |
774 |
|
2 X 25.0 |
196/0.40 |
1.4 |
27.4 |
1110 |
|
2 X 35.0 |
276/0.40 |
1.4 |
30.8 |
1474 |
四.成品電纜主要工程技術參數見下表：
|
|
電纜大近似外徑 mm |
電纜近似重量 kg/km |
30℃時空氣中載流量 A |
|
H07RN-F 1*240 |
38.3 |
2900 |
744 |
|
H07RN-F 1*120 |
29.0 |
1800 |
479 |
|
H07RN-F 5*2.5 |
14.5 |
315 |
32 |
|
H07RN-F 7*1.5 |
16.0 |
340 |
18 |
五.環境條件
海拔高度：1000m
周圍空氣溫度：多年平均氣溫：10℃
端高氣溫：50℃
端低氣溫：-40℃
平均相對濕度：多年平均值：80%
耐受地震能力：水平加速度：0.2g
垂直加速度：0.1g
放心系數：1.67
其中g為重力加速度，其值為9.8m/s²
大風速：30.0m/s
電纜敷設范圍
電纜主要敷設范圍為空氣中或直埋含有水、酸、鹽的泥土中。
使用特性
額定電壓U0/U為450/750V；
電纜使用的長期工作環境溫度：-40～90℃；
電纜的敷設環境溫度不低于-15℃；
電纜的小允許彎曲半徑應不小于電纜外徑的6倍。
六.電纜結構 :
高柔韌性單芯乙丙橡膠護套橡膠電纜，高柔韌性多芯乙丙橡膠護套橡膠電纜
導體材料: BS6360 class5 標準的柔軟的鍍錫銅
J緣材料: BS 7655 標準的乙丙橡膠J緣 (E.P.R).
護套材料: 氯丁橡膠 EM2符合BS 7655 標準
H - 通過高協調性能認證
7 - 額定電壓450/750伏
R - 天然或合成橡膠
N - 氯?。ǘ┫鹉z
F - 柔軟多股導體
七.產品介紹
導體
導體應符合IEC60228規定的D五種導體規定的要求。
導體表面應光潔、無油污、無損傷J緣的毛刺，以及凸起或斷裂的單線。
隔離層
每根導體外面包覆一層由合適材料制成的隔離層。
J緣
J緣厚度的標稱值應符合DIN VDE 0250-4的規定，J緣厚度的平均值不小于標稱值，其薄處厚度應不小于標稱值的90%-0.1mm。
J緣采用乙丙橡皮J緣，其性能符合DIN VDE 0207-20中EI4型J緣料的規定。J緣應緊密擠包在導體上，且應容易剝離而不損傷J緣體、導體或鍍層。J緣表面應平整、色澤均勻。
J緣線芯應采用顏色標志或數字標志以示識別，并應符合DIN VDE 0293的規定。
護套
護套厚度的標稱值應符合DIN VDE 0250-4的規定。并且外護套的平均值應不小于標稱值，其薄處厚度應不小于標稱值的85%-0.1mm。
護套采用氯丁或類似彈性體材料，其性能應符合DIN VDE 0207-21中EM2型的規定。護套應緊密擠包在絞合的J緣線芯或包覆層上，并且，電纜外護套表面應光潔，色澤均勻。
電纜外徑應符合DIN VDE 0250-4和Q/321023KLA130的規定。
成品電纜
成品電纜20℃時導體直流電阻值不大于IEC60228中的規定。
成品電纜及J緣線芯應能經受規定的交流額定電壓2500V耐壓試驗，要求5分鐘內不發生擊穿。
成品電纜J緣的機械物理性能符合DIN VDE 0282-4的規定。
成品電纜護套的機械物理性能符合DIN VDE 0282-4的規定。
成品電纜應能經受-40℃規定的低溫性能試驗。
成品電纜應能通過IEC60332.1或EN 50265-2-1規定的燃燒試驗。
成品電纜應能通過EN 60811-2-1規定的耐油性能試驗。
成品電纜應能經受正、反各四轉為一次、扭轉角度不小于+/-150°/m，次數不少于3600次的抗扭轉性能試驗，要求電纜試驗結束后導體不發生斷裂、護套表面不產生裂紋。
