橡皮 橡套軟電纜
1橡皮 橡套軟電纜簡介
1.1 簡介
橡皮 橡套軟電纜適用于交流額定電壓Uo/U為４５０／７５０Ｖ及以下動力、家用電器及各種移動式電氣設備和工具；
橡皮絕緣固定敷設電線適用于交流額定電壓Uo/U為300/500Ｖ及以下的電氣設備及照明裝置固定敷設等場合；
橡皮作為電氣絕緣材料使用于電線電纜行業之中，已有十分久遠的歷史，它具有相當好的彈性、柔軟性、耐水性、較高的機械性能以及良好的電氣絕緣性能，特別是近年來開發的多種合成橡膠制成的橡皮，更具有耐油性及不延燃性能，為其它材料難以替代的電線電纜絕緣材料，至今仍廣泛的使用于低電壓，需要頻繁移動，要求柔軟的場合。
我廠銷售的額定電壓４５０／７５０Ｖ及以下橡皮絕緣軟電纜、300/500Ｖ及以下橡皮絕緣電線及軟線是按照中華人民共和國國家標準GB5013.1～5013.7—2008和機械行業標準JB8435.1～8735.3—2011以及JB1601-93設計制造的。
1.2橡皮絕緣軟電纜、橡皮絕緣電線的技術特性
1.2.1額定電壓
額定電壓是電纜（線）設計和進行電性試驗用的基準電壓，用Uo/U表示，單位為V。
Uo為任一絕緣導體和“地”（周圍介質）之間的電壓有效值，U為多芯電纜（線）或單芯電纜（線）系統任何兩相導體之間的電壓有效值。
在交流系統中，電纜（線）的額定電壓應至少等于電纜（線）的系統的標稱電壓。
在直流系統中，該系統的標準電壓應不大于電纜（線）額定電壓的1.5倍。
如果電纜（線）額定電壓至少等于系統的標準電壓，則該電纜（線）能在高于額定電壓１０％的工作電壓下使用。
1 .3使用特性
1.3.1橡皮絕緣軟電纜的長期允許工作溫度應不超過60°C。
1.3.2“Ｗ”型派生電纜具有耐氣候和一定的耐油性能，適宜于戶外或接觸油污的場合使用。
2 橡皮絕緣軟電纜、橡皮絕緣固定敷設電線主要用途
2.1橡皮絕緣固定敷設電線的型號、名稱、電壓等級、芯數、截面范圍、采用標準及主要用途表
|
序號 |
型 號 |
額定電壓 |
截面mm2 |
芯數 |
采用標準 |
主要用途 |
|
1 |
BXF |
300/500 |
0.75~240 |
1 |
JB1601-1993 |
用于連接交流額定電壓Uo/U為300/500V及以下電氣設備及照明裝置用固定敷設場合,適宜于戶內明敷和戶外特別是寒冷地區敷設。 |
|
2 |
BLXF |
2.5~240 |
1 |
JB1601-1993 |
||
|
3 |
BXY |
0.75~240 |
1 |
JB1601-1993 |
用于連接交流額定電壓Uo/U為300/500V及以下電氣設備及照明裝置用固定敷設場合,適宜于戶內穿管和戶外特別是寒冷地區 |
|
|
4 |
BLXY |
2.5~240 |
1 |
JB1601-1993 |
2.2橡皮絕緣軟電纜及橡皮絕緣電焊機電纜的主要用途表
|
序號 |
產品名稱 |
型 號 |
主要用途 |
|
1 |
輕型橡套軟電纜 |
YQ |
用于輕型移動電器設備和工具 |
|
2 |
輕型橡套軟電纜 |
YQW |
用于輕型移動電器設備和工具。電纜具有耐氣候和一定的耐油性能，適宜于戶外或接觸油污的場合使用。 |
|
3 |
普通強度橡套軟線 |
60245IEC53(YZ) |
用于各種電器設備和工具。 |
|
4 |
中型橡套軟電纜 |
YZ |
|
|
5 |
中型橡套扁形軟電纜 |
YZB |
|
|
6 |
普通氯丁橡套軟線 |
60245IEC57(YZW) |
用于各種電器設備和工具。電纜具有耐氣候和一定的耐油性能，適宜于戶外或接觸油污的場合使用。 |
|
7 |
中型橡套軟電纜 |
YZW |
|
|
8 |
中型橡套扁形軟電纜 |
YZWB |
|
|
9 |
重型橡套軟電纜 |
YC |
用于各種電器設備，能承受較大機械外力作用。 |
|
10 |
重型氯丁橡套軟電纜 |
60245IEC66(YCW) |
用于各種移動電器設備，能承受較大機械外力作用。電纜具有耐氣候和一定的耐油性能，適宜于戶外或接觸油污的場合使用。 |
|
11 |
重型橡套軟電纜 |
YCW |
|
|
12 |
橡套電焊機電纜 |
60245IEC81(YH) |
適用于二次側對地電壓交流不超過200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗用。 |
|
13 |
氯丁橡套電焊機電纜 |
60245IEC82(YHF) |
適用于二次側對地電壓不超過200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗用。電纜具有耐氣候和一定的耐油性能，適宜于戶外和接觸油污的場合使用。 |
3橡皮絕緣軟電纜及橡皮絕緣電焊機電纜的的額定電壓、芯數、截面范圍、采用標準
|
序號 |
產品名稱 |
型 號 |
額定電壓V
|
芯數 |
標稱截面mm2 |
采用標準 |
|
1 |
輕型橡套軟電纜 |
YQ |
300/300 |
2～3 |
0.3；0.5 |
JB8735.2 |
|
2 |
輕型橡套軟電纜 |
YQW |
300/300 |
2～3 |
0.3；0.5 |
JB8735.2 |
|
3 |
普通強度橡套軟線 |
60245IEC53(YZ) |
300/500 |
2～5 |
0.75~2.5 |
GB/T5013.4 |
|
4 |
普通氯丁橡套軟線 |
60245IEC57(YZW) |
300/500 |
2～5 |
0.75~2.5 |
GB/T5013.4 |
|
5 |
中型橡套軟電纜 |
YZ |
300/500 |
2～5 |
4；6 |
JB8735.2 |
|
4、3+1 |
1.5~6 |
|||||
|
6 |
0.75~6 |
|||||
|
6 |
中型氯丁橡套軟電纜 |
YZW |
300/500 |
2～5 |
4；6 |
JB8735.2 |
|
4、3+1 |
1.5~6 |
|||||
|
6 |
0.75~6 |
|||||
|
7 |
中型橡套扁形軟電纜 |
YZB |
300/500 |
2～6 |
0.75~6 |
JB8735.2 |
|
8 |
中型氯丁橡套扁形軟電纜 |
YZWB |
300/500 |
2～6 |
0.75~6 |
JB8735.2 |
|
9 |
重型橡套軟電纜 |
YC |
450/750 |
1 |
1.5~400 |
JB8735.2 |
|
2 |
1.5~95 |
|||||
|
3～4 |
1.5~150 |
|||||
|
5 |
1.5~25 |
|||||
|
4、3+1 |
2.5~150 |
|||||
|
10 |
重型氯丁橡套軟電纜 |
60245IEC66(YCW) |
450/750 |
1 |
1.5~400 |
GB/T5013.4 |
|
2 |
1~25 |
|||||
|
3 |
1~95 |
|||||
|
4 |
1~150 |
|||||
|
5 |
1~25 |
|||||
|
11 |
重型氯丁橡套軟電纜 |
YCW |
450/750 |
2 |
35~95 |
JB8735.2 |
|
3 |
120~150 |
|||||
|
4、3+1 |
2.5~150 |
|||||
|
12 |
橡套電焊機電纜 |
60245IEC81(YH) |
－ |
1 |
16~95 |
GB/T5013.6 |
|
13 |
氯丁橡套電焊機電纜 |
60245IEC82(YHF) |
－ |
1 |
16~95 |
GB/T5013.6 |

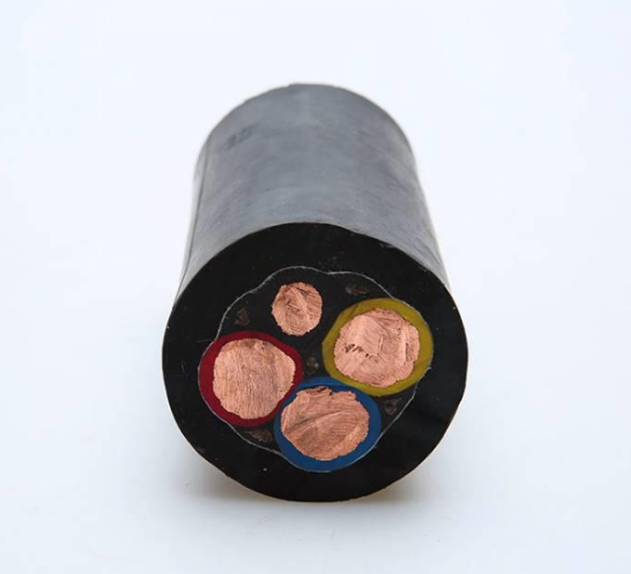

4 橡皮絕緣軟電纜及橡皮絕緣電焊機電纜產品結構示意圖
5 橡皮絕緣軟電纜使用注意事項
5 .1 國家標準GB/T5013.1~5013.8－2008是根據國際電工委員會(IEC)標準IEC60245《額定電壓450/750V及以下橡皮絕緣電纜》第1~8部份進行修訂，適用的產品均是我國電工產品認證委員會強制認證產品，這些產品大量用于我國電工產品認證委員會強制認證的相關的家用電器及電動工具產品。
機械行業標準JB/T8735-2106是對GB/T5013.1~5013.8－2008國家標準的補充。
