KX-FFP氟塑料補償導線
一、概述：
氟塑料補償導線廣泛適用于電力、玻璃、陶瓷、鋼鐵、石油、化工、冶金、國防科研等高溫范圍內多點測溫;該電纜具有防潮、防燃、耐酸堿、耐高溫、耐老化等特點,該產品的電J緣性能優越,具有對屏蔽和總屏蔽的電纜有效地防止外界干擾,提高測量精度.
二、執行標準:
氟塑料補償導線產品執行GB/4989-94等效用IEC584-3標準
阻燃特性符合GB/T1830.3(IEC60332-3)規定要求
三、使用條件:
1、環境溫度-60℃~+275℃
2、電纜敷設溫度應不低于-20、,推薦的允許彎曲半徑
①無鎧裝層的電纜應不低于電纜外徑的10倍;
②有鎧裝層或具有總屏蔽結構的電纜不小于電纜外徑的12倍.

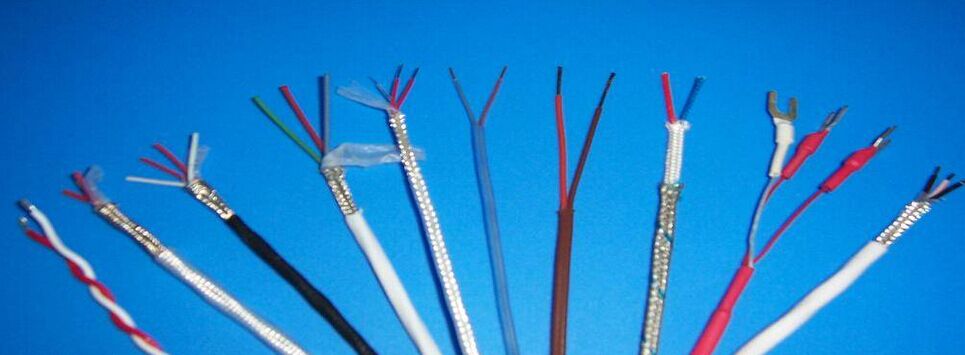

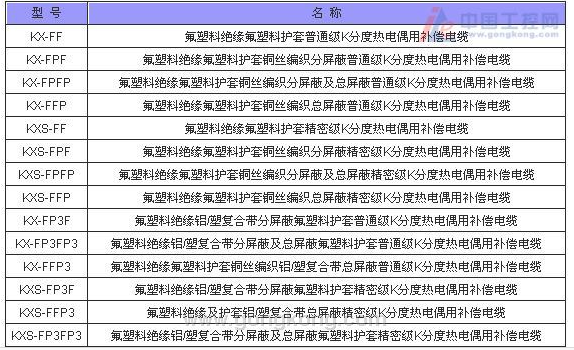

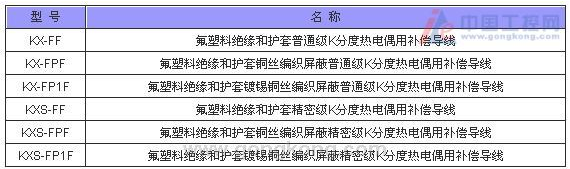

四、氟塑料補償導線產品品種及型號如表：
|
型號 |
線芯材料 |
線芯型式 |
線芯截面mm2 |
導體結構 |
|
根/直徑mm |
||||
|
SC |
補償導線合金絲 |
單股線芯 |
0.5 |
1/0.8 |
|
KC |
1.0 |
1/1.13 |
||
|
KX |
1.5 |
1/1.37 |
||
|
NC |
2.5 |
1/1.76 |
||
|
NX |
多股線芯 |
0.5 |
7/0.3 |
|
|
JX |
1.0 |
7/0.43 |
||
|
TX |
1.5 |
7/0.52 |
||
|
EX |
2.5 |
19/0.41 |

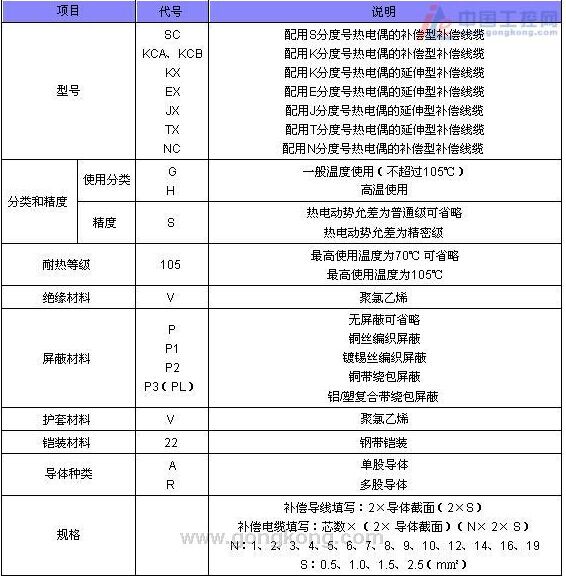

五、型號結構組合型式及型號 項目用字母、數字代號含義：
①型號結構組合型式(編制方法)說明
②型號項目用字母、數字代號含義說明
注:要求阻燃應在型前加ZR本安電路用應在型號前加IA
舉例:配用E分度號一般準確耐溫200℃補償型多股1.0m㎡截面鋁復合帶分對屏蔽的五對熱電偶補償電纜表示為: EX-HS200-FP3F-R 5×(2×1.0)
六、技術要求：
1、電壓及J緣電阻
① 耐高溫補償電纜成品經受50Hz、500V電壓試驗1分鐘不擊穿;
② 耐高溫補償電纜成品線芯間及線芯與屏蔽間的J緣電阻,在空氣溫度為15℃~+35℃,相對濕度不超過80%時,每根1米5MΩ
③具有分對屏蔽或分屏蔽和總屏蔽的補償電纜屏蔽成品，分屏蔽和分屏蔽間，分屏蔽和總屏蔽間的J緣電阻不小于1MΩ.KM。
2、成品電纜的長期允許工作溫度為200℃。七、規格及外徑如表：
|
對數 |
標稱截面 |
型號 |
|
||||||
|
SC KC KX NC NX EX JX TX |
|
||||||||
|
HFF |
HFFP |
HFFR |
HFFRP |
HFPFP |
HFPFPR |
|
|||
|
1 |
0.5 |
3.3 |
3.9 |
3.5 |
4.2 |
- |
- |
|
|
|
1.0 |
4.2 |
0.5 |
4.5 |
5.2 |
- |
- |
|
||
|
1.5 |
4.7 |
5.5 |
5.0 |
5.7 |
- |
- |
|
||
|
2.5 |
6.0 |
6.8 |
- |
- |
- |
- |
|
||
|
2 |
0.5 |
5.9 |
6.6 |
6.2 |
7.0 |
7.1 |
7.4 |
|
|
|
1.0 |
7.8 |
8.5 |
8.4 |
9.2 |
9.1 |
9.6 |
|
||
|
1.5 |
8.7 |
9.4 |
9.4 |
10.2 |
10.0 |
10.8 |
|
||
|
2.5 |
11.2 |
12 |
- |
- |
12.4 |
- |
|
||
|
3 |
0.5 |
6.2 |
7.0 |
6.6 |
7.4 |
7.5 |
7.9 |
|
|
|
1.0 |
8.3 |
9.1 |
8.9 |
9.7 |
9.5 |
10.1 |
|
||
|
1.5 |
9.4 |
10.2 |
10.1 |
10.9 |
10.6 |
11.4 |
|
||
|
2.5 |
11.8 |
12.6 |
- |
- |
13.2 |
- |
|
||
|
4 |
0.5 |
6.9 |
|
|
|
7.3 |
8.2 |
|
9.0 |
|
1.0 |
9.1 |
10 |
9.9 |
10.8 |
10.5 |
11.4 |
|
|
|
|
1.5 |
10.3 |
11.2 |
11.2 |
12.1 |
11.7 |
12.7 |
|
|
|
|
2.5 |
13.2 |
14.1 |
- |
- |
14.6 |
- |
|
|
|
|
5 |
0.5 |
7.7 |
8.5 |
8.2 |
9.1 |
9.4 |
|
|
|
|
1.0 |
14.9 |
15.8 |
11.3 |
12.2 |
12.0 |
12.9 |
|
|
|
|
1.5 |
11.7 |
12.6 |
12.7 |
13.6 |
13.4 |
14.4 |
|
|
|
|
2.5 |
13.2 |
14.1 |
- |
- |
16.5 |
- |
|
|
|
|
7 |
0.5 |
8.4 |
9.3 |
9.0 |
9.9 |
10.2 |
10.8 |
|
|
|
1.0 |
11.4 |
12.3 |
12.2 |
13.1 |
13.2 |
14.1 |
|
|
|
|
1.5 |
12.8 |
13.7 |
14.0 |
14.9 |
14.6 |
15.8 |
|
|
|
|
2.5 |
16.4 |
17.3 |
- |
- |
18.2 |
- |
|
|
|
|
8 |
0.5 |
9.5 |
10.4 |
10.2 |
11.1 |
11.5 |
12.2 |
|
|
|
1.0 |
12.5 |
13.4 |
13.6 |
14.5 |
14.6 |
15.6 |
|
|
|
|
1.5 |
14.1 |
15 |
|
16.3 |
16.2 |
17.4 |
|
|
|
|
2.5 |
18.0 |
18.8 |
- |
- |
- |
- |
|
|
|
|
8 |
0.5 |
10.5 |
11.4 |
11.2 |
12.1 |
12.7 |
13.6 |
|
|
|
1.0 |
13.9 |
14.8 |
15.0 |
15.9 |
16.1 |
17.2 |
|
|
|
|
1.5 |
15.7 |
16.6 |
17.0 |
17.9 |
17.9 |
19.3 |
|
|
|
|
2.5 |
20.1 |
21 |
- |
- |
22.2 |
- |
|
|
|
|
10 |
0.5 |
11.4 |
12.3 |
12.2 |
13.1 |
13.8 |
14.6 |
|
|
|
1.0 |
15.0 |
15.9 |
16.3 |
17.2 |
17.4 |
18.7 |
|
|
|
|
1.5 |
16.9 |
17.8 |
18.4 |
19.3 |
19.3 |
20.9 |
|
|
|
|
2.5 |
21.7 |
22.6 |
- |
- |
24.0 |
- |
|
|
|
|
12 |
0.5 |
11.7 |
12.6 |
12.5 |
13.4 |
14.2 |
15.1 |
|
|
|
1.0 |
15.5 |
16.4 |
16.9 |
17.8 |
18.0 |
19.4 |
|
|
|
|
1.5 |
17.5 |
18.4 |
19.1 |
20.0 |
20.0 |
21.6 |
|
|
|
|
2.5 |
22.4 |
23.3 |
- |
- |
24.9 |
- |
|
|
|
八、產品型號及M稱：
|
型號 |
產品M稱 |
|
ZR-KX-GsFV |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體，K分度號熱電偶用補償導線 |
|
ZR-KX-GsFVR |
氟塑料J緣阻燃聚氯乙烯護套準確多股導體，K分度號熱電偶用補償軟導線 |
|
ZR-KX-GsFVP |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsFVRP |
氟塑料J緣阻燃聚氯乙烯護套準確單多導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsFPVP |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsFPVRP |
氟塑料J緣阻燃聚氯乙烯護套準確多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsFVPl |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsFVRPl |
氟塑料J緣阻燃聚氯乙烯護套準確多股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsFPlVPl |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsFPlVRPl |
氟塑料J緣阻燃聚氯乙烯護套準確多股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsFVP2 |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsFVRP2 |
氟塑料J緣阻燃聚氯乙烯護套準確多股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsFP2VP2 |
氟塑料J緣阻燃聚氯乙烯護套準確單股導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsFP2VRP2 |
氟塑料J緣阻燃聚氯乙烯護套準確多導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償軟電纜 |
|
KX-HsFGP |
氟塑料J緣硅橡膠護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
|
KX-HsFGRP |
氟塑料J緣硅橡膠護套準確多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
|
KX-HsFPGP |
氟塑料J緣硅橡膠護套準確單股導體銅絲編織分屏總屏，K分度號熱電偶用補償電纜 |
|
KX-HsFPGRP |
塑料J緣硅橡膠護套準確多股導體銅絲編織分屏總屏，K分度號熱電偶用補償軟電纜 |
|
KX-INHsFGP |
氟塑料J緣硅橡膠護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
|
KX-INHsFGRP |
氟塑料J緣硅橡膠護套準確多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
|
KX-INHsFPGP |
氟塑料J緣硅橡膠護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜 |
|
KX-INHsFPGRP |
氟塑料J緣硅橡膠護套準確多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜 |
①補償導線
②補償電纜
客服1
