AFHBRP耐高溫防火電纜
AFHBRP耐高溫防火電纜適用于發電、冶金等高溫、防火、防腐等惡劣環境下移動電器設備連接用。用于交流額定電壓0.6/1kV及以下，高溫環境中的型號檢測及電力傳輸。尤其適用于消防與保安系統的系統保護回路的控制及動力傳輸。AFHBRP耐高溫防火電纜重要的特征是：能在1000℃下使用90分鐘，維持在火災狀況下給消防、救生設備和保安系統供應電能，以減少人員傷亡和降低救援難度
AFHBRP耐高溫防火電纜使用特性：
1、長期使用工作溫度：200℃；短期使用1000℃，90分鐘
2、額定電壓Uo/U：450/750V、600/1000V
3、低環境溫度：固定敷設－60℃，非固定敷設－20℃
4、小彎曲半徑：非鎧裝電纜不小于電纜外徑的的10倍，鎧裝電纜不小于電纜外徑的12倍。
型號及M稱：
|
序號 |
M稱 |
敷設方式 |
敷設方式 |
|
1 |
AFHBRP |
耐高溫防火電纜 |
用于各種移動電器設備 |
|
2 |
ABHBRP |
耐高溫屏蔽防火軟電纜 |
規格：
|
型號 |
額定電壓（U0/U）（KV） |
芯數 |
標稱截面（mm²） |
|
ABHBR |
0.6/1 |
3、3+1 |
1.5-150 |

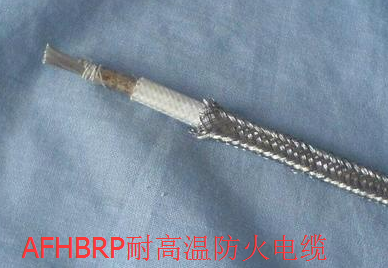

產品樣圖
1、導體銅芯或鎳芯
2、聚四氟繞包，玻纖編織或F46注塑或云母帶J緣
3、玻纖
4、高溫玻纖布繞包
5、云母帶
6、玻纖布繞包
7、外屏蔽護套

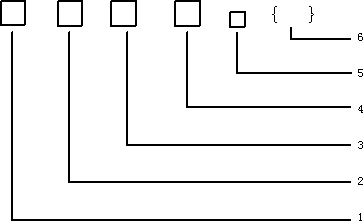

型號標稱結構示意圖
|
|
|
|
|
型號說明 2、J緣材料 3、屏蔽材料 4、護套材料 5、鎧裝材料 6、導體種類 |
主要技術指標：
|
性能項目 |
單位 |
技術指標 |
|
試驗電壓 |
kV |
3.5/5min |
|
J緣電阻 |
MΩ/km |
500 |
|
耐火特性 |
- |
GB12666.6 A類或B類 |
|
阻燃特性 |
- |
GB12666.5 A類或B類 |
|
項 目 |
代號 |
含義說明 |
|
系列代號 |
NH |
防火電纜 |
|
J緣材料 |
F |
防火J緣材料 |
|
屏蔽材料 |
/ |
無屏蔽可省略 |
|
護套材料 |
F |
聚全氟乙丙烯 |
|
鎧裝材料 |
2232 |
鋼帶鎧裝 |
|
導體種類 |
A |
單股導體 |
型號對照表：
|
|
|
||||||||||||||||||||||||
電纜結構參數：
|
序號 |
芯數×標稱截面 |
芯數（根/直徑） |
電纜大外徑 |
計算重量（dg/dm） |
||
|
ABHBR |
ABHBRP |
ABHBR |
ABHBRP |
|||
|
1 |
3×1.5 |
32/0.25 |
10.2 |
10.9 |
135.2 |
167 |
|
2 |
3×2.5 |
49/0.25 |
11.1 |
11.9 |
169.6 |
205 |
|
3 |
3×4 |
56/0.30 |
13.4 |
14.0 |
267.0 |
301.5 |
|
4 |
3×6 |
84/0.30 |
15.6 |
16.4 |
357.2 |
424.5 |
|
5 |
3×10 |
84/0.40 |
18.7 |
19.6 |
541.4 |
624.4 |
|
6 |
3×16 |
126/0.40 |
22.5 |
23.4 |
812.0 |
908.8 |
|
7 |
3×25 |
196/0.40 |
27.5 |
28.7 |
1220 |
1405 |
|
8 |
3×35 |
276/0.40 |
32.1 |
33.9 |
1635 |
1851 |
|
9 |
3×2.5+1×1.5 |
49/0.25 |
12.2 |
12.9 |
2118.8 |
251 |
|
10 |
3×4+1×1.5 |
56/0.30 |
14.0 |
14.9 |
301.0 |
345.4 |
|
11 |
3×6+1×2.5 |
84/0.30 |
16.4 |
17.6 |
411.2 |
483 |
|
12 |
3×10+1×4 |
84/0.40 |
19.7 |
20.5 |
634.5 |
719.6 |
|
13 |
3×16+1×10 |
126/0.40 |
24.3 |
25.6 |
994 |
1154 |
|
14 |
3×25+1×16 |
196/0.40 |
29.2 |
30.5 |
1473 |
1667 |
|
15 |
3×32+1×16 |
276/0.40 |
35.1 |
36.4 |
1952 |
2150 |
