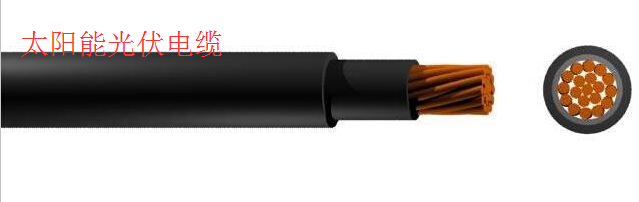

1.太陽能用光伏電纜產品簡介：
太陽能用光伏電纜在戶外使用的材料應根據紫外線、臭氧、劇烈溫度變化和化學侵蝕情況而定。在該種環境應力下使用低檔材料，將導致電纜護套易碎，甚至?xí)纸怆娎|J緣層。
2.太陽能用光伏電纜產品參數：
應用于端氣候條件下，各室內室外太陽能光伏系統太陽能電池及相關產品的布線，連接。
特別適合在戶外工程中使用。
耐陽光照射、抗老化、壽命久，便于安裝，可有效節省空間。
3.太陽能用光伏電纜產品使用低煙無鹵材質，阻燃等J更高、更放心。
1）、導體： IEC 60228，5類絞合鍍錫銅絲
2）、J緣:交聯低煙無鹵阻燃聚烯烴雙層J緣
3）、護套: 交聯低煙無鹵阻燃聚烯烴
4.型號：光伏電纜
5.額定電壓：0.6kV
6.溫度范圍：-40℃～+90℃干燥或潮濕
7.銷售標準：歐標2PFG 1169
8.20′000小時導體大工作溫度: 120℃
9.規格和尺寸
|
芯數&標稱截面積 |
股數/線纜 |
標稱導體直徑 |
標稱J緣厚度 |
標稱護套厚度 |
標稱外徑 |
標稱重量 |
|
No. ×mm2 |
- |
mm |
mm |
mm |
mm |
kg/km |
|
1×1.5 |
30/0.25 |
1.58 |
1.14 |
0.82 |
5.4 |
52 |
|
1×2.5 |
50/0.25 |
2.04 |
1.14 |
0.82 |
5.8 |
67 |
|
1×4.0 |
56/0.30 |
2.59 |
1.14 |
0.82 |
6.4 |
87 |
|
1×6.0 |
84/0.30 |
3.17 |
1.14 |
0.82 |
7.0 |
113 |
|
1×10 |
78/0.40 |
4.07 |
1.52 |
0.82 |
8.6 |
178 |
|
1×16 |
128/0.40 |
5.22 |
1.52 |
0.82 |
9.8 |
254 |
|
1×25 |
199/0.40 |
6.51 |
1.52 |
0.82 |
11.1 |
363 |
|
1×35 |
279/0.40 |
7.71 |
1.52 |
0.82 |
12.3 |
473 |
10.載流容量
|
導體截面積 |
AWG |
20℃時大導體電阻 |
載流容量 |
||
|
暴露在空氣中的單 |
暴露在表面的單根 |
暴露在表面的數根 |
|||
|
mm2 |
- |
Ω |
A |
A |
A |
|
1.5 |
16 |
13.7 |
30 |
29 |
24 |
|
2.5 |
14 |
8.21 |
41 |
39 |
33 |
|
4 |
12 |
5.09 |
55 |
52 |
44 |
|
6 |
10 |
3.39 |
70 |
67 |
57 |
|
10 |
8 |
1.95 |
98 |
93 |
79 |
|
16 |
6 |
1.24 |
132 |
125 |
107 |
|
25 |
4 |
0.795 |
176 |
167 |
142 |
|
35 |
2 |
0.565 |
218 |
207 |
176 |
11.背離溫度的變換系數
|
室內溫度℃ |
變換系數 |
|
Up to 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
符合IEC60364-5-52標準的減縮系數累計見表 Table B.52-17
