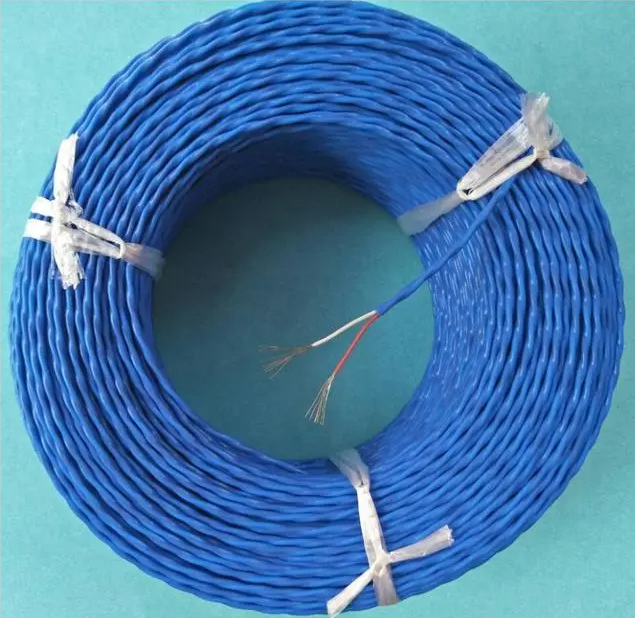

本安耐熱用補償導線ia-SC-H-FV105 ia-SC-H-FF
本安耐熱用補償導線ia-SC-H-FV105 ia-SC-H-FF適用于能源、冶金、石油、化工等廠礦企業和科研部門的溫度控制系統。其用于測溫儀器冷端和測溫儀器之間的連接。耐熱型采用氟塑料絕緣及護套具有優良的耐熱、防水、防腐、防酸堿、耐化學試劑、耐磨、耐老化和不燃燒性能。
本安耐熱用補償導線ia-SC-H-FV105 ia-SC-H-FF執行標準：GB/T4989-94及JB/T7495-94
1、工作溫度：
一般用：高70℃和105℃兩種。耐熱用：高200℃和260℃兩種。
2、低環境溫度：
氟塑料絕緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。
阻燃型熱電偶補償導線電纜聚氯乙烯絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。
3、允許彎曲半徑：
a)有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
b)其它結構的補償電纜，應不小于電纜外徑的10倍。
本安一般用補償導線電纜的型號、名稱
ia-SC-H-FF | 氟塑料絕緣對絞本安型氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
ia-SC-H-FP1F | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽本安型氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
ia-SC-H-FP1FP1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽本安型氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
ia-SC-H-FFP1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽本安型氟塑料護套普通級S分度熱電偶用高溫補償電纜 |
ia-SC-H-FV105 | 氟塑料絕緣對絞本安型耐熱105℃聚氯乙烯護套 普通級S分度熱電偶用高溫補償電纜 |
ia-SC-H-FP1V105 | 氟塑料絕緣對絞鍍錫銅絲編織分屏蔽本安型耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜 |
ia-SC-H-FP1V105P1 | 氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽本安型耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜 |
ia-SC-H-FV105P1 | 氟塑料絕緣對絞鍍錫銅絲編織總屏蔽本安型耐熱105℃聚氯乙烯護套普通級S分度熱電偶用高溫補償電纜 |
注：普通級補償導線型號表示方法：在精密級補償導線型號基礎上去掉字母“S"即可(下同)。
注：
1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R"表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯(Y)絕緣、交聯聚乙烯(YJ)絕緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶(P3)、復合銅帶(P2)；
5、需阻燃型補償電纜，應在原型號前加“ZR-"。
6、需鎧裝型補償電纜，應在原型號后加“-22"表示鋼帶鎧裝；加“-32"表示鋼絲鎧裝。
