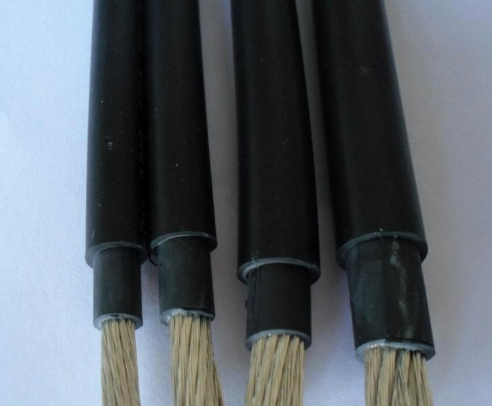

光伏電纜PV1-F-1*35
產品說明:
光伏電纜PV1-F-1*35是一種用于太陽能發電系統中的特種線纜主要適用于直流電壓端，發電設備的引出連接和組件間匯流連接，***高電壓DC1.8KV的光伏發電設備系統。其有耐氣候，耐寒，耐高溫，耐摩擦，耐紫外線和耐臭氧等特征，至少25年的使用壽命。
優質的無氧鍍錫銅導體保證了其優越的導電效果，經高能電子加速器輻射交聯后的高性能絕緣材料和護套材料起著******可靠的絕緣性能和機械性能。
該產品為綠色產品, 有無鹵低煙、低鹵低煙特性，一旦發生火災事故, 火焰蔓延速度慢，煙霧濃度低，可見度高，有害氣體釋放量小，便于人員撤離，并有更多的時間處理火災。
光伏電纜PV1-F-1*35產品詳情
●產品名稱：光伏電纜
●型號： PV1-F
●應用標準：2 PfG 1169/08.2007
●導體材料： IEC 60228，5類絞合鍍錫銅絲
●絕緣材料: 輻照交聯低煙無鹵阻燃聚烯烴
●護套材料: 輻照交聯低煙無鹵阻燃聚烯烴
●標稱截面: 4mm2
●載流量: 55A
●芯數： 1
●導體結構：NO./mm 56/0.30
●近似重量：72kg/km
●導體絞合外徑：2.60mm
●絕緣 標稱厚度 ：0.8mm
●護套 標稱厚度 ：0.9mm
●成品電線外徑 ：6.1±0.1mm
●導體電阻（20℃）：≤5.09Ω/km
●試驗電壓 kV/min： 6.5/5 不擊穿
●工作環境溫度 ℃： -40~﹢90
●導體***高溫度: ﹢120℃
●參考短路允許溫度：200℃5S
●使用壽命:＞25年（ -40~﹢90℃）
●額定電壓: DC:1.8kv AC U。/U: 0.6/1kv
●耐氣候性: UV
●阻燃: 單根垂直燃燒(IEC60811-2-1)
●耐日光測試：HD605/A1
●成品電纜耐臭氧測試：EN50396
●煙密度：IEC61034，EN50268-2
●鹵酸釋放量：IEC670754-1 EN50267-2-1
適用標準：光伏電纜PV1-F-1*35企業標準.
導 體 | 電 纜 | 載流量（60℃ A） | |||||
截面 | 絞合外徑 | 20℃***大直流電阻 | 近似外徑（㎜） | 近似重量（㎏/㎞） | 單根電纜置于空氣中 | 單根電纜置于表面 | 電纜表面相互貼鄰 |
1.5 | 1.6 | 13.7 | 4.5 | 36.0 | 30 | 29 | 24 |
2.5 | 2.2 | 8.21 | 5.2 | 50.0 | 41 | 39 | 33 |
4.0 | 2.9 | 5.09 | 6.0 | 72.0 | 55 | 52 | 44 |
6.0 | 3.3 | 3.39 | 7.0 | 95.0 | 70 | 67 | 57 |
10 | 4.2 | 1.92 | 8.2 | 145.0 | 98 | 93 | 79 |
16 | 5.3 | 1.24 | 9.3 | 209.0 | 132 | 125 | 107 |
25 | 7.7 | 0.795 | 12.1 | 320.0 | 176 | 167 | 142 |
35 | 8.8 | 0.585 | 13.2 | 433.0 | 218 | 207 | 176 |
