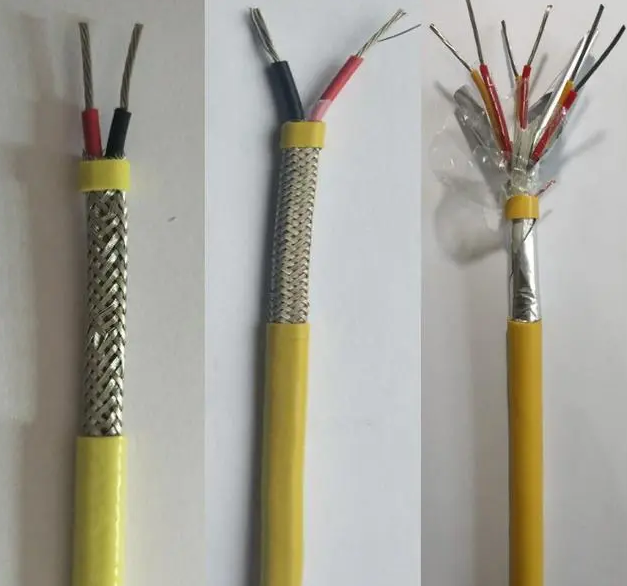

耐高溫補償電纜KX-HA-FPFP 2*2*0.5
耐高溫補償電纜KX-HA-FPFP 2*2*0.5執行標準：耐高溫補償電纜KX-HA-FPFP 2*2*0.5執行GB/T4989-94及JB/T7495-94
一、型號說明：
1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的*項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R"表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯（Y）絕緣、交聯聚乙烯（YJ）絕緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原型號前加“ZR-"。
6、需鎧裝型補償電纜，應在原型號后加“-22"表示鋼帶鎧裝；加“-32"表示鋼絲鎧裝。
二、產品資料：
全稱：F46絕緣和護套一般用精密級K分度熱電偶用補償導線
導體材質: 正極為鎳鉻----負極為鎳硅 熱電偶分度號K型
絕緣材料：氟塑料絕緣 顏色：正極為紅色 負極為黑色
護套材料：氟塑料護套 顏色：灰色 溫度：-20--70
可根據需要提供聚乙烯（Y）絕緣、 交聯聚乙烯（YJ）絕緣補償電纜。
絕緣電阻: 25MΩ.km
電壓試驗：1000 V/1min
阻燃性能：符合GB/T18380-2001阻燃標準中A、 B、 C類規定
熱電動勢及允差：精密級 8137 ±60（±1.5℃）
三、規格參數
|
規格 |
A類導體 |
R類導體 |
20℃時往復電阻值 ≤Ω/m |
|
2×0.5 mm² |
1/0.80 |
7/0.30 |
2.20 |
|
2×1.0 mm² |
1/1.13 |
7/0.43 |
1.10 |
|
2×1.5 mm² |
1/1.37 |
7/0.52 |
0.73 |
|
2×2.5 mm² |
1/1.76 |
19/0.41 |
0.44 |
四、導體參數：
|
品型號 |
補償導線及電纜線芯 |
補償導線絕緣層著色 |
配用熱電偶分度號 |
||
|
正極 |
負極 |
正極 |
負極 |
||
|
SC or RC |
銅 |
銅鎳0.6 |
紅 |
綠 |
S（鉑銠10-鉑）或 R（鉑銠13-鉑） |
|
KCA |
鐵 |
銅鎳22 |
紅 |
藍 |
K（鎳鉻-鎳硅） |
|
KCB |
銅 |
銅鎳40 |
紅 |
藍 |
|
|
KX |
鎳鉻10 |
鎳硅3 |
紅 |
黑 |
|
|
EX |
鎳鉻10 |
銅鎳45 |
紅 |
棕 |
E（鎳鉻-銅鎳） |
|
JX |
鐵 |
銅鎳45 |
紅 |
紫 |
J（鐵-銅鎳） |
|
TX |
銅 |
銅鎳45 |
紅 |
白 |
T（銅-銅鎳） |
|
NC |
鐵 |
銅鎳18 |
紅 |
灰 |
N（鎳鉻硅-鎳硅） |
五、熱電特性及允差
|
型號 |
使用分類 |
導線溫度范圍℃ |
熱電動勢及允差μV |
熱電偶測量端 溫度℃ |
20℃時往復電阻值 ≤Ω/m |
|||||
|
熱電勢 |
精密度 |
普通級 |
0.5mm2 |
1.0 mm2 |
1.5 mm2 |
|||||
|
SC&RC |
G |
0~100 |
646 |
±30（±2.5℃） |
±60（±5.0℃） |
1000 |
0.10 |
0.05 |
0.03 |
0.02 |
|
H |
0~200 |
1440 |
/ |
±60（±5.0℃） |
||||||
|
KCA |
G |
0~100 |
4095 |
±60（±1.5℃） |
±100（±2.5℃） |
1.40 |
0.70 |
0.47 |
0.28 |
|
|
H |
0~200 |
8137 |
900 |
|||||||
|
KCB |
G |
0~100 |
4095 |
1.04 |
0.52 |
0.35 |
0.21 |
|||
|
KX |
G |
-20~100 |
4095 |
2.20 |
1.10 |
0.73 |
0.44 |
|||
|
H |
-25~200 |
8137 |
||||||||
|
EX |
G |
-20~100 |
6137 |
±120（±1.5℃） |
±200（±2.5℃） |
500 |
2.50 |
1.25 |
0.83 |
0.50 |
|
H |
-25~200 |
13419 |
||||||||
|
JX |
G |
-20~100 |
5268 |
±85（±1.5℃） |
±140（±2.5℃） |
1.30 |
0.65 |
0.43 |
0.26 |
|
|
H |
-25~200 |
10777 |
||||||||
|
TX |
G |
-20~100 |
4277 |
±30（±0.5℃） |
±60（±1.0℃） |
300 |
1.04 |
0.52 |
0.35 |
0.21 |
|
H |
-25~200 |
9285 |
±48（±0.8℃） |
±90（±1.5℃） |
||||||
|
NC |
G |
0~100 |
2774 |
±60（±1.5℃） |
±100（±2.5℃） |
900 |
1.50 |
0.75 |
0.50 |
0.30 |
|
H |
0~200 |
5912 |
||||||||
|
NX |
G |
-20~100 |
2774 |
2.86 |
1.43 |
0.95 |
0.57 |
|||
|
H |
-25~200 |
5912 |
||||||||
