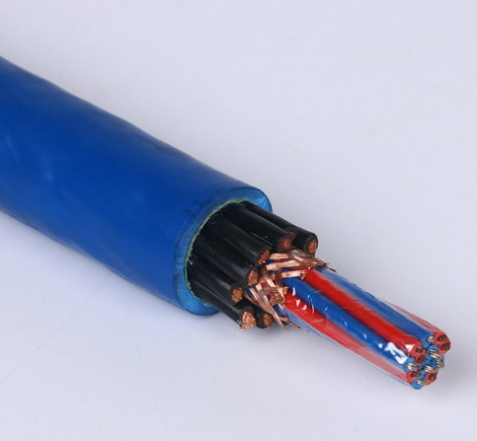

本安補償導線IA-KX-HA-FPGP-2*1.0
一 ：產品執行標準
本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
二：產品特點及用途
補償導線IA-KX-HA-FPGP-2*1.0具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94（等效采用IEC584-3）的規定。
1． 導體***高工作溫度：耐熱級：聚全氟乙丙烯（F46）200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃，其他性能見硅橡膠電纜。
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃，其他性能見低煙無鹵電纜。
2． 低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜允許彎曲半徑： 非鎧裝電纜***小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜***小為電纜外徑的12倍
氟塑料絕緣和護套***小為電纜外徑的10倍
4：本安型補償電纜型號名稱（本質安全電纜特點見本安電纜）
| IA-KX-GA-FPVP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜 |
| IA-KX-GA-FPVRP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜 |
| IA-KX-HA-FPFP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜 |
| IA-KX-HA-FPFRP | 氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜 |
| IA-KX-HA-FPGP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜 |
| IA-KX-HA-FPGRP | 氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜 |
|
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3
2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為進口PFA材料，耐溫260℃，本安用補償電纜均為屏蔽電纜。
|
|
五：代號名稱和含義
表2
| 項目 | 代號 | 說明 |
| 阻燃特性 | ZR | 分A、B、C級阻燃 |
| 系列代號 | /IA | 無（本安型） |
| 絕緣材料 | Y | 聚乙烯 |
| YJ | 交聯聚乙烯 | |
| YD | 低煙無鹵阻燃聚烯烴 | |
| F | 聚全氟乙丙烯（F46）或可溶性聚四氟乙烯（PFA） | |
| 護套材料 | YD | 低煙無鹵阻燃聚烯烴 |
| V | 聚氯乙烯 | |
| F | 聚全氟乙丙烯（F46）或可溶性聚四氟乙烯（PFA） | |
| G | 硅橡膠 | |
| 屏蔽材料 | P | 銅絲編織屏蔽 |
| P2 | 銅帶繞包屏蔽 | |
| P3 | 鋁塑復合帶繞包屏蔽 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 |
