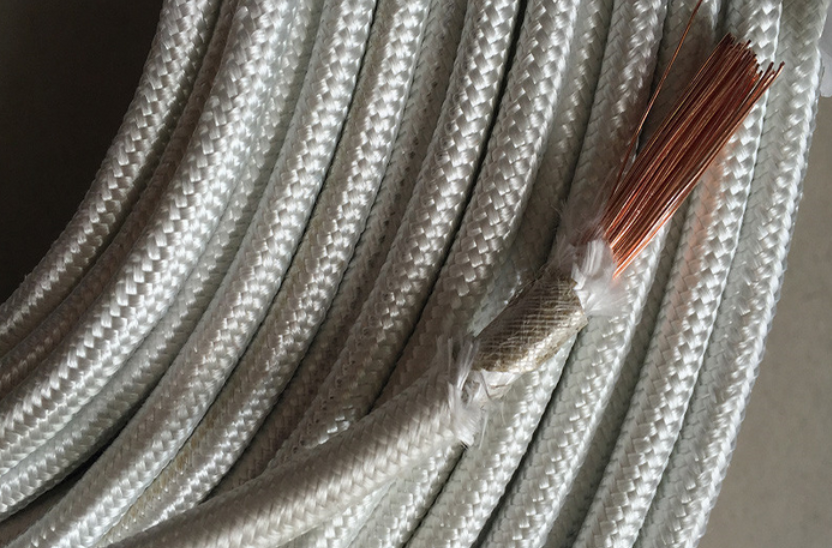

耐高溫電纜AFHBR-500
云母繞包玻纖編織高溫電纜產品型號：AFHBR-500
執行標準：耐高溫電纜AFHBR-500執行企業標準
耐高溫電纜AFHBR-500產品特性：
1、額定電壓：450/750V
2、工作溫度：500℃，800℃
3、導體：裸銅或鍍鎳銅絲絞合
4、絕緣：玻璃纖維+云母繞包+玻璃纖維編織
5、護套：玻璃纖維編織+涂膠
6、顏色：紅/黃/蘭/白/黑/棕/綠等
7.使用環境：耐高溫電纜AFHBR-500是冶金、石油、化工、煉油、天然氣等特殊環境中，需要防火性能的各種電氣裝置中需用的電線電纜。
規格結構及技術參數：
芯數×截面
（mm2） 導體結構
根數/線徑 絕緣厚度
（mm） 絕緣外徑
（mm） 護套厚度
（mm） 平均外徑
（mm） 20 ℃時導體
直流電阻
（Ω/km）
|
芯數×截面 |
導體結構 |
絕緣厚度 |
絕緣外徑 |
護套厚度 |
平均外徑 |
20 ℃時導體 |
|
2 × 1 |
32/0.20 |
0.60 |
2.60 |
1.40 |
8.60 |
20.0 |
|
3 × 1 |
32/0.20 |
0.60 |
2.60 |
1.40 |
8.80 |
20.0 |
|
4 × 1 |
32/0.20 |
0.60 |
2.60 |
1.50 |
9.40 |
20.0 |
|
5 × 1 |
32/0.20 |
0.60 |
2.60 |
1.50 |
10.40 |
20.0 |
|
2 × 1.5 |
48/0.20 |
0.60 |
2.80 |
1.50 |
9.20 |
13.7 |
|
3 × 1.5 |
48/0.20 |
0.60 |
2.80 |
1.50 |
9.50 |
13.7 |
|
4 × 1.5 |
48/0.20 |
0.60 |
2.80 |
1.50 |
10.20 |
13.7 |
|
2× 2.5 |
49/0.25 |
0.70 |
3.50 |
1.60 |
10.80 |
8.21 |
|
3× 2.5 |
49/0.25 |
0.70 |
3.50 |
1.60 |
11.20 |
8.21 |
|
4× 2.5 |
49/0.25 |
0.70 |
3.50 |
1.80 |
12.60 |
8.21 |
|
2× 4 |
56/0.30 |
0.70 |
4.10 |
1.60 |
12.0 |
5.09 |
|
3× 4 |
56/0.30 |
0.70 |
4.10 |
1.70 |
9.8 |
5.09 |
|
4× 4 |
56/0.30 |
0.70 |
4.10 |
1.80 |
14.0 |
5.09 |
|
2× 6 |
84/0.30 |
0.70 |
4.90 |
1.60 |
13.8 |
3.39 |
|
3× 6 |
84/0.30 |
0.70 |
4.90 |
1.80 |
14.8 |
3.39 |
|
4× 6 |
84/0.30 |
0.70 |
4.90 |
1.80 |
16.0 |
3.3 |
