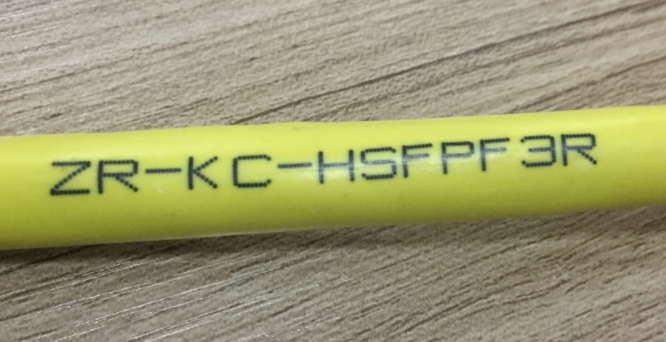

KX-HA-FGP-KX KX-HA-FPGP-KC K型補償導線
KX-HA-FGP-KX KX-HA-FPGP-KC K型補償導線是指在一定溫度范圍內，具有與其所匹配熱電偶的熱電動勢相同標稱值的一對且?guī)в薪^緣層的導線，用它們連接熱電偶與溫度顯示控制儀表，以補償它們與熱電偶連接處的溫度變化所產生的誤差。補償導線（補償電纜）適用于電力、冶金、石油、化工、輕紡等工業以及國防、科研等部門自動化測溫儀表的單點或多點連接。
二：KX-HA-FGP-KX KX-HA-FPGP-KC K型補償導線產品標準：GB/T4989-94
三：KX-HA-FGP-KX KX-HA-FPGP-KC K型補償導線使用特性：
使用溫度：耐熱級： -65 ℃ ~+200 ℃及 -65 ℃ ~+260 ℃兩種；
普通級： -40 ℃ ~+70 ℃及 -40 ℃ ~+105 ℃兩種；
小彎曲半徑：補償導線：不小于導體外徑 8 倍；
補償電纜：有鎧裝時不小于電纜外徑 12 倍，無鎧裝時不小于電纜外徑 6 倍
可溶性聚四氟乙烯260℃、硅橡膠180℃
低環境溫度：氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
電纜允許彎曲半徑： 非鎧裝電纜小為外徑的6倍銅帶屏蔽或鋼帶鎧裝點纜小為電纜外徑的12倍
四：精密級K分度補償電纜型號：
|
KX-HA-FFP |
氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FFRP |
氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FPFP |
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FPFRP |
氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FVP |
氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FVRP |
氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FPVP |
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FPVRP |
氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FGP |
氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FGRP |
氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FPGP |
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FPGRP |
氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-GA-YJVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-GA-YJVRP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-GA-YJPVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
產品型號 |
產品M稱 |
|
KXVV |
PVCJ緣和護套普通對K分度號熱電偶用補償導線和電纜 |
|
KXVV22 |
PVCJ緣和護套鋼帶鎧裝普通K分度號熱電偶用補償電纜 |
|
KXVPV |
PVCJ緣和護套銅絲編織分屏蔽普通K分度號熱電偶用補償導線和電纜 |
|
KXVPV22 |
PVCJ緣和護套銅絲編織分屏蔽鋼帶鎧裝普通K分度號熱電偶用補償電纜 |
|
KXVVP |
PVCJ緣和護套銅絲編織總屏蔽普通K分度號熱電偶用補償電纜 |
|
KXVV22P |
PVCJ緣和護套銅絲編織總屏蔽鋼帶鎧裝普通K分度號熱電偶用補償電纜 |
|
KXVPVP |
PVCJ緣和護套銅絲編織分屏蔽及總屏蔽普通K分度號熱電偶用補償電纜 |
|
KXVPV22 |
PVCJ緣和護套銅絲編織分屏蔽及總屏蔽鋼帶鎧裝普通K分度號熱電偶用補償電纜 |
|
KXFF |
氟塑料和護套普通K分度號熱電偶用補償導線和電纜 |
|
KXFPF |
氟塑料和護套銅絲編織分屏蔽普通K分度號熱電偶用補償導線和電纜 |
|
KXFFP |
氟塑料和護套銅絲編織總屏蔽普通K分度號熱電偶用補償導線和電纜 |
|
KXFPFP |
氟塑料和護套銅絲編織分屏蔽及總屏蔽普通K分度號熱電偶用補償電纜 |
▲使用特性：KX-HA-FGP-KX KX-HA-FPGP-KC K型補償導線使用特性
|
類型 |
小彎曲半徑 |
低溫度 |
高溫度 |
||
|
無鎧裝 |
有鎧裝 |
固定敷設 |
非固定敷設 |
||
|
一般型 |
電纜外徑6倍 |
電纜外徑12倍 |
≥-40℃ |
≥-15℃ |
≤70℃ |
▲產品代號及含義：
|
項目 |
代號 |
代號含義 |
項目 |
代號 |
代號含義 |
|
型號 |
SC |
配用S分度號熱電偶補償導線 |
耐熱等 |
70 |
高使用溫度為70℃ |
|
RC |
配用R分度號熱電偶補償導線 |
105 |
高使用溫度為105℃ |
||
|
NC |
配用N分度號熱電偶補償導線 |
200 |
高使用溫度為200℃ |
||
|
NX |
配用N分度號熱電偶補償導線 |
250 |
高使用溫度為250℃ |
||
|
KCA |
配用K分度號熱電偶補償導線 |
J緣材料 |
V |
PVC |
|
|
KX |
配用K分度號熱電偶補償導線 |
Y |
聚乙烯 |
||
|
EX |
配用E分度號熱電偶補償導線 |
B |
聚丙烯 |
||
|
JX |
配用J分度號熱電偶補償導線 |
F4 |
聚四氟乙烯 |
||
|
T |
配用T分度號熱電偶補償導線 |
F46 |
聚全氯乙丙烯 |
||
|
系列代號 |
ZR |
阻燃電纜 |
護套材料 |
V |
PVC |
|
ia |
本安電纜 |
B |
玻璃纖維 |
||
|
使用分類 |
G |
一般用 |
F4 |
聚四氟乙烯 |
|
|
H |
耐熱用 |
F46 |
聚全氯乙丙烯 |
||
|
精度等 |
S |
準確 |
屏蔽材料 |
P |
銅絲編織 |
|
P1 |
鍍錫銅絲編織 |
||||
|
/ |
普通 |
P2 |
銅帶繞包 |
||
|
P3 |
鋁/塑復合膜繞包 |
||||
|
規格 |
|
2×導體截面積mm2 |
導體種類 |
|
單股導體可省略 |
|
R |
多股絞合導體 |
||||
|
鎧裝 |
22 |
鋼帶鎧裝 |
|||
|
32 |
細鋼絲鎧裝 |
▲技術指標:
1、型號、合金絲材料和絕緣顏色
|
補償導線型號 |
配用熱電偶 |
熱電偶分度號 |
補償導線合金絲 |
J緣層顏色 |
||
|
正 |
負 |
正 |
負 |
|||
|
SC |
鉑銠10-鉑熱電偶 |
S |
SPC（銅） |
SNC（銅鎳） |
紅 |
綠 |
|
RC |
銠13-鉑熱電偶 |
R |
RPC（銅） |
RNC（銅鎳） |
紅 |
綠 |
|
KCA |
鎳鉻-鎳硅熱電偶 |
K |
KPCA（鐵） |
KNCA（銅鎳） |
紅 |
藍 |
|
KCB |
KPCB（銅） |
KNCB（銅鎳） |
紅 |
藍 |
||
|
KX |
KPX（鎳鉻） |
KNX（鎳硅） |
紅 |
黑 |
||
|
NC |
鎳鉻硅-鎳硅熱電偶 |
N |
NPC（鐵） |
NNC（銅鎳） |
紅 |
灰 |
|
NX |
NPX（鎳鉻硅） |
NNX（鎳硅） |
紅 |
灰 |
||
|
EX |
鎳鉻-銅鎳熱電偶 |
E |
EPX（鎳鉻） |
ENX（銅鎳） |
紅 |
棕 |
|
JX |
鐵-銅鎳熱電偶 |
J |
JPX（鐵） |
JNX（銅鎳） |
紅 |
紫 |
|
TX |
銅-銅鎳熱電偶 |
T |
TPX（銅） |
TNX（銅鎳） |
紅 |
白 |
2、使用分類的護層顏色
|
使用分類 |
精度等及標志 |
護套顏色 |
|||
|
普通 |
準確 |
普通 |
準確 |
||
|
一般用 |
G |
/ |
S |
黑色 |
灰色 |
|
耐熱用 |
H |
/ |
S |
黑色 |
黃色 |
我公司還可以銷售以下耐高溫K型補償導線
|
型號 |
產品M稱 |
|
ZR-KX-GsVV |
阻燃PVCJ緣及護套準確單股導體，K分度號熱電偶用補償導線 |
|
ZR-KX-GsVVR |
阻燃PVCJ緣及護套準確多股導體，K分度號熱電偶用補償軟導線 |
|
ZR-KX-GsVVP |
阻燃PVCJ緣及護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVVRP |
阻燃PVCJ緣及護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVPVP |
阻燃PVCJ緣及護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVPVRP |
阻燃PVCJ緣及護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVVPl |
阻燃PVCJ緣及護套準確單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVVRPl |
阻燃PVCJ緣及護套準確單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVPlVPl |
阻燃PVCJ緣及護套準確單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVPlVRPl |
阻燃PVCJ緣及護套準確單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVVP2 |
阻燃PVCJ緣及護套準確單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVVRP2 |
阻燃PVCJ緣及護套準確單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVP2VP2 |
阻燃PVCJ緣及護套準確單股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVP2VRP2 |
阻燃PVCJ緣及護套準確單股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜 |
