低煙無鹵屏蔽變頻WDZ-BPYJETP2-3*120+1*70

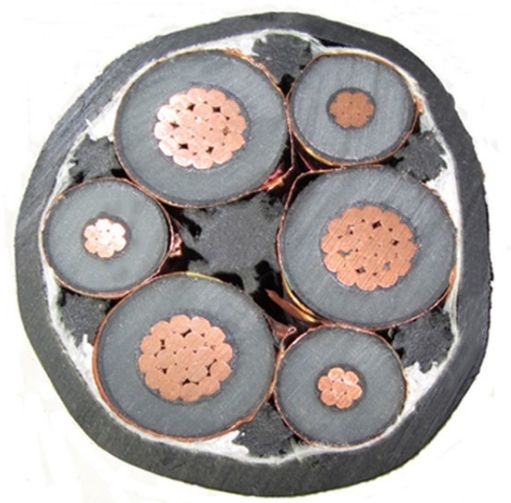

低煙無鹵屏蔽變頻WDZ-BPYJETP2-3*120+1*70：銅芯交聯聚乙烯絕緣阻燃低煙無鹵護套銅絲纏繞+銅帶繞包屏蔽阻燃型變頻電纜
低煙無鹵屏蔽變頻WDZ-BPYJETP2-3*120+1*70使用特性
1、 額定電壓U0/U： 0.6/1kV。1.8/3KV
2、 交聯聚乙烯絕緣， 耐溫耐候性好。電纜導體長期允許zui高溫度為90℃， 短路時zui高溫度為250℃（zui長持續時間為5秒） 。
3、 安裝敷設環境溫度不低于0℃， 固定敷設時環境溫度不低于-10℃。良好的抗干擾和低輻射性能。 對稱的三芯電纜結構設計， 具有比四芯電纜更輸性能。
4、 電纜允許zui小彎曲半徑不小于15D（D-電纜外徑，mm）
低煙無鹵屏蔽變頻WDZ-BPYJETP2-3*120+1*70產品特點：
1、較低的有效電容；
2、具有屏蔽性能，高密度編織屏蔽及復合屏蔽設計使電纜具有良好的抗電磁干擾、電磁輻射的性能，有利于新型短路自動保護設備的應用。
4、較低且均勻的正（逆）序和零序阻抗，與普通四芯電纜相比極大改善了供電品質：該電纜含有屏蔽層，以防止電磁干擾，傳輸阻抗RX是對屏蔽抗感應和電容耦合的有效性的量度，低傳輸阻抗可提供良好的電磁相容性。
5、完全對稱的三芯設計，更好的電磁兼容性，比四芯電纜更好的性能。三根耐侯耐溫樹脂絕緣線芯在縫隙處勻等距絞合，形成一種真正的同心結構。
6、******屏蔽了高次諧波電流分量對其他控制電路的干擾。
7、屏蔽層的截面設計與主線芯達到一定比例，可用作PE接地線芯。
8、電纜導體的zui高工作溫度與絕緣材料相適應。
9、采用低煙無鹵阻燃護層，電纜在發生火災時具有發煙少，無有有害氣體等優點，使用更安全更環保，也可以制造成耐火燃燒型，可用于危險區域；
10、試驗電壓：3.5kV/5min ；脈沖雷擊電壓：正負10次，40kV不擊穿。
低煙無鹵屏蔽變頻WDZ-BPYJETP2-3*120+1*70型號說明
|
型號說明 |
WDZ |
阻燃低煙無鹵護套 |
|
BP |
變頻電纜 |
|
|
略- |
銅芯導體/CU50， |
|
|
YJ |
交聯聚乙烯絕緣 |
|
|
E |
低煙無鹵護套銅 |
|
|
TP2 |
銅絲纏繞+銅帶繞包屏蔽 |
低煙無鹵屏蔽變頻WDZ-BPYJETP2規格參數：
|
規格參數 |
近似外徑mm |
重量kg/km |
電纜載流量A |
|
3*4+1*2.5 |
16 |
334 |
34 |
|
3*6+1*4 |
17.3 |
430 |
45 |
|
3*10+1*6 |
20.2 |
627 |
53 |
|
3*16+1*10 |
22.7 |
833 |
84 |
|
3*25+1*16 |
27.4 |
1308 |
109 |
|
3*35+1*16 |
28.9 |
1718 |
132 |
|
3*50+1*25 |
30.2 |
3059 |
159 |
|
3*70+1*35 |
32.8 |
3445 |
195 |
|
3*95+1*50 |
34.9 |
4172 |
237 |
|
3*120+1*70 |
39.6 |
5055 |
274 |
|
3*150+1*70 |
44.2 |
5410 |
310 |
|
3*185+1*95 |
48.5 |
7062 |
355 |
|
3*240+1*120 |
54.6 |
9811 |
416 |
我公司變頻器電纜、型號齊全，滿足各種不同場合使用。
具體型號有：POTOFLEX-PUR、ZR-POTOFLEX-PUR、 FCMC-PFZ、FCMC-PFG、 ZR-BPVVP 、ZR-BPVV、 ZR-BPVVP1、ZR-BPVVP2、ZR-BPVVP3P、 ZR- BPVVP3P1、 ZR-BPYJVTP2、BPYJVTP2、BP-YJVP12R、ZR-BPYJVP12R 、ZR-BPYJVPX13R、ZR-BPYJVP、ZR-BPYJVPR、BPYJVP2、ZR-BPYJVP1、 BPYJVP3P1、 BPGGPR、BPGGP1R、BPGVFP2、 ZR-BPGVFP3P、BPFGP1、ZR-BPFGP2、ZR-BPFFP、ZR-BPYJVPP2、BPGVFP2R、NH-BPVVP、NH-BPVVP、NH-BPVVP1、NH-BPVVP2、 NH-BPVVP3P、NH-BPVVP3P1、NH-BPYJVTP、NH-BPYJVTP2、NH-BP-YJVP12R、NH-BPYJVP12R、NH-BPYJVPX13R、NH-BPYJVP、NH-BPYJVPR、NH- BPYJVP2、NH-BPYJVP、NHBPYJVP3P1、 NH-BPGGPR、NH-BPGGP1R、NH-BPGVFP2、NH-BPGVFP3P、NH-BPFGP1、 NH--BPFGP2、NH-BPFFP、NH-BPYJVPP2、NH-BPGVFP2R、BPGGTP2、 BPGGP12R、BPGPGP、 BPGPVFP、NH-BPGGTP2、NH-BPGGP12R、NH-BPGPGP、NH-BPGVFP、NH-BPGGP、NH-BPGGP1、NH-BPGGP2、 NH-BPGGP3P、 NH-BPGGP3P1、NH-BPGGP2P、NH-BPGGPR、NH-BPGGP2PR、NH-BPGVFP、NH-BPGVFP1、NH-BPGVFP2R、NH-BPGVFP3P、NH-NPGVFP2P、NH-BPGVFP3PP1R、WDZ-BPYJEP、WDZ-BPYJEP2、WDZ-BPYJEP1、WDZ-BPYJEP1、WDZ-BPYJEP3、WL-BPYJPVP、WL-BPYJPVP2、WL-BPYJEP、FCMC、WDZ-BPYJVP、 WDZ-BPYJVP2、1、 WDZ-BPYJVP2-1、、NH-POTOFLEX-PUR
