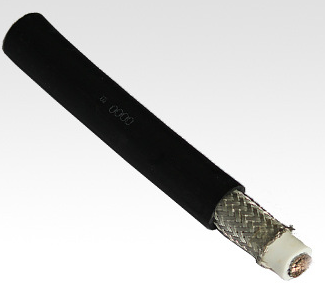

石油平臺屏蔽電纜WDZ-OIL-125(P)-2000V535MCM
1、適用范圍：石油平臺屏蔽電纜WDZ-OIL-125(P) 2000V -535MCM主要適用額定電壓2kV及以下的石油平臺鉆井架上大功率電機、壓縮機及各種泵類的電力傳輸系統及船舶動力系統。
2. 石油平臺屏蔽電纜WDZ-OIL-125(P) 2000V -535MCM使用特性：
2.1額定電壓2kV。
2.2低煙無鹵屏蔽電纜DRYJ-271mm2/535MCM使用環境溫度應不低于-40℃。
2.3電纜導體的長期允許工作溫度應不超過125℃；
2.4電纜具有耐油、阻燃、耐日光、柔軟、耐磨、耐低溫、耐潮濕等特性。
2.5電纜敷設的允許彎曲半徑：
電纜外徑（D）為20mm及以下-------------------應不小于3D；
電纜外徑（D）為20mm及以上-------------------應不小于5D。
注：D—電纜的實際外徑，單位mm。
3.型號及名稱：
|
型 號 |
名 稱 |
芯 數 |
|
|
|
|||
|
WDZ-OIL-2000 |
石油平臺用鉆探動力電纜 |
單芯和多芯 |
|
|
WDZ-OILP-2000 |
石油平臺用鉆探動力屏蔽電纜 |
|
WDZ-OIL-2000V石油鉆井平臺電纜
|
WDZ-OIL-2000V |
截面 |
美國線規 |
股數 / 線徑 |
電線外徑 |
20 ℃直流電阻 |
|
|
600V |
2000V |
|||||
|
120 |
250MCM |
1702/0.30 |
21.0 |
21.8 |
0.164 |
|
|
150 |
300MCM |
2109/0.30 |
23.4 |
24.6 |
0.132 |
|
|
350MCM |
||||||
|
185 |
400MCM |
1443/0.40 |
25.5 |
26.8 |
0.108 |
|
|
225 |
444MCM |
1100/0.51 |
26.0 |
28.0 |
0.0883 |
|
|
240 |
500MCM |
1924/0.40 |
29.4 |
30.6 |
0.0817 |
|
|
271.7 |
535MCM |
1325/0.51 |
30.0 |
32.0 |
0.0732 |
|
|
300 |
550MCM |
2368/0.40 |
32.0 |
33.4 |
0.0654 |
|
WDZ OILP石油平臺屏蔽電纜
|
WDZ-OILP-125- |
截面 |
美國線規 |
股數 / 線徑 |
電線外徑 |
20 ℃直流電阻 |
|
|
600V |
2000V |
|||||
|
50 |
1/0 |
703/0.30 |
18.8 |
19.5 |
0.393 |
|
|
2/0 |
||||||
|
70 |
3/0 |
999/0.30 |
21.5 |
23.0 |
0.277 |
|
|
95 |
4/0 |
1332/0.30 |
24.5 |
27.0 |
0.21 |
|
|
120 |
250MCM |
1702/0.30 |
27.0 |
28.5 |
0.164 |
|
|
150 |
300MCM |
2109/0.30 |
29.5 |
31.0 |
0.132 |
|
|
350MCM |
||||||
|
185 |
400MCM |
1443/0.40 |
31.5 |
32.0 |
0.108 |
|
|
225 |
444MCM |
1100/0.51 |
33.5 |
35.0 |
0.0883 |
|
|
240 |
500MCM |
1924/0.40 |
35.8 |
37.0 |
0.0817 |
|
|
271.7 |
535MCM |
1325/0.51 |
37.0 |
38.5 |
0.0732 |
|
