低煙無鹵屏蔽電纜WDZ-BPYJVP1.8/3KV 3×6+1×4
低煙無鹵屏蔽電纜WDZ-BPYJVP1.8/3KV 3×6+1×4特點及用途:
低煙無鹵屏蔽電纜WDZ-BPYJVP1.8/3KV 3×6+1×4適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并有效消除電磁干擾，降低變頻電機噪音，保證系統穩定運行。廣泛用于冶金、電力、石化等行業。
低煙無鹵屏蔽電纜WDZ-BPYJVP1.8/3KV 3×6+1×4執行標準：
Q/TC2008
阻燃耐火特性試驗執行GB12666-90標準
低煙無鹵屏蔽電纜WDZ-BPYJVP1.8/3KV 3×6+1×4使用特性
1．交流額定電壓：U0/U 0.6/1KV
zui高工作溫度：硅橡膠絕緣180℃
氟46絕緣200℃和260℃兩種
聚氯乙烯絕緣70℃
交聯聚乙烯90℃
zui低環境溫度：硅橡膠護套不低于-40℃；
聚氯乙烯護套電纜不低于0℃。
2．電纜允許彎曲半徑：電纜zui小為電纜外徑的10倍

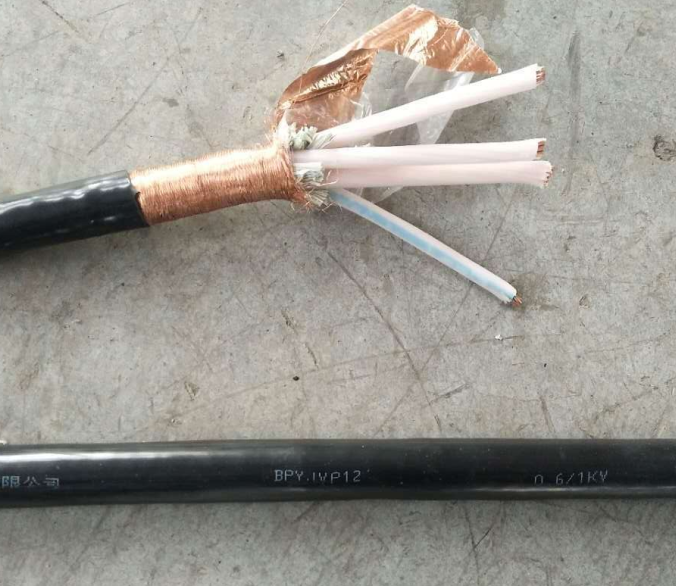

低煙無鹵屏蔽電纜WDZ-BPYJVP1.8/3KV 3×6+1×4產品結構;
|
導體 |
材料 |
銅芯導體 |
|
類型 |
二類導體 |
|
主芯絕緣 |
材料 |
無鹵低煙聚烯烴絕緣 |
|
顏色 |
紅、黃、綠 |
|
中性絕緣 |
材料 |
交聯聚乙烯 |
|
顏色 |
3+3紅、黃、綠3+1藍 |
|
屏蔽 |
材料 |
細銅絲 |
|
形式 |
編織屏蔽 |
|
護套 |
材料 |
無鹵低煙聚烯烴護套 |
|
顏色 |
黑色 |
低煙無鹵屏蔽電纜WDZ-BPYJVP1.8/3KV 3×6+1×4技術參數：
|
型號規格 |
電壓 |
外徑 |
重量 |
電纜載流量 |
|
WDZ-BPYJVP3×4+1×2.5 |
0.6/1KV |
16.0 |
334 |
34 |
|
WDZ-BPYJVP3×6+1×4 |
0.6/1KV |
17.3 |
430 |
45 |
|
WDZ-BPYJVP3×10+1×6 |
0.6/1KV |
20.2 |
627 |
53 |
|
WDZ-BPYJVP3×16+1×10 |
0.6/1KV |
22.7 |
833 |
84 |
|
WDZ-BPYJVP3×25+1×16 |
0.6/1KV |
27.4 |
1308 |
109 |
|
WDZ-BPYJVP3×35+1×16 |
0.6/1KV |
28.9 |
1718 |
132 |
|
WDZ-BPYJVP3×50+1×25 |
0.6/1KV |
30.2 |
3059 |
159 |
|
WDZ-BPYJVP3×70+1×35 |
0.6/1KV |
32.8 |
3445 |
195 |
|
WDZ-BPYJVP3×95+1×50 |
0.6/1KV |
34.9 |
4172 |
237 |
|
WDZ-BPYJVP3×120+1×70 |
0.6/1KV |
39.6 |
5055 |
274 |
|
WDZ-BPYJVP3×150+1×70 |
0.6/1KV |
44.2 |
5410 |
310 |
|
WDZ-BPYJVP3×185+1×95 |
0.6/1KV |
48.5 |
7062 |
355 |
|
WDZ-BPYJVP3×240+1×120 |
0.6/1KV |
54.6 |
9811 |
416 |
低煙無鹵屏蔽電纜WDZ-BPYJVP1.8/3KV 3×6+1×4產品特性
1、具有較小的絕緣介質損耗，具有優良的熱老化性能；
2、具有較強的耐電壓沖擊性，能經受高速、頻繁變頻時的脈沖電壓；
3、具有良好的屏蔽性能，其屏蔽傳輸阻抗在100MHz范圍以內不大于1Ω/m；
4、電纜結構緊湊、圓整，用電安全性高，對稱的三加三電纜結構設計，具有比四芯電纜更穩定的傳輸性能；
5、可降低變頻器輸出中存在的高次諧波的不良影響，降低電機噪聲，提高電機的轉矩效率；
6、可實現電機輸入電源功率因素的改善，減輕其容量；
7、抑制了由于電源電壓瞬間提升造成電容兩端電壓的升高，而使變頻器產生過電壓保護。
