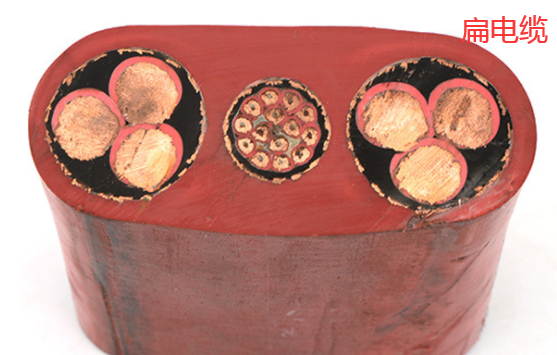

YVFBPG- 3×150+3×10鋼包車用動力組合電纜
一：產品特點及用途：YVFBPG- 3×150+3×10鋼包車用動力組合電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。
分相屏蔽丁青扁平電纜適用于作變頻器供電電纜。
二：YVFBPG- 3×150+3×10鋼包車用動力組合電纜產品執行標準
Q/TC2009，阻燃性能試驗執行GB12666.5-90規定
三：YVFBPG- 3×150+3×10鋼包車用動力組合電纜使用特性
1． 交流額定電壓：U0/U 0.6/1KV
zui高工作溫度： 105℃
zui低環境溫度：固定敷設-40℃
2． YVFBPG- 3×150+3×10鋼包車用動力組合電纜安裝敷設溫度應不低于-25℃。
四：基本型號及名稱
型 號 產品名稱 芯 數 標稱截面 mm2
YVFB 丁青絕緣、護套移動扁平軟電纜 1～60 0.5～240
YVFBG 丁青絕緣、護套移動扁平型鋼絲抗拉軟電纜 1～60 0.5～240
YVFBPG 丁青絕緣、護套屏蔽移動扁平鋼絲抗拉軟電纜 1～60 0.5～240
YFFB 氯丁絕緣、護套扁平移動軟電纜 1～60 0.5～240
YFFBG 氯丁絕緣、護套扁平移動型鋼絲抗拉軟電纜 1～60 0.5～240
YFFBPG 氯丁絕緣、護套屏蔽移動扁平鋼絲抗拉軟電纜 1～60 0.5～240
YGCB 硅橡膠絕緣、護套移動扁平軟電纜 1～60 0.5～240
YGCBG 硅橡膠絕緣、護套移動扁平型鋼絲抗拉軟電纜 1～60 0.5～240
YGCBPG 硅橡膠絕緣、護套屏蔽移動扁平鋼絲抗拉軟電纜 1～60 0.5～240
備注：阻燃型扁電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：YVFBPG- 3×150+3×10鋼包車用動力組合電纜代號名稱和含義
代號 代號含義
Y 移動用系列
VF 丁青絕緣和護套
F 氯丁絕緣和護套
P 銅編織屏蔽
B 扁型
G 抗拉鋼絲
六：YVFBPG- 3×150+3×10鋼包車用動力組合電纜主要技術指標
代號 代號含義
Y 移動用系列
VF 丁青絕緣和護套
F 氯丁絕緣和護套
P 銅編織屏蔽
B 扁型
G 抗拉鋼絲
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時絕緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
