2x0.2mm2-RS485通訊電纜
2x0.2mm2-RS485通訊電纜是用于多點間的通信。許多設備可以通過一條信號電纜來連接。就像早先的以太網用一條同軸線連接一樣。RS-485 數據電纜可用于復雜的樓宇自控、工業控制網絡、電力自動化等通訊網絡。
二、2x0.2mm2-RS485通訊電纜產品規格:

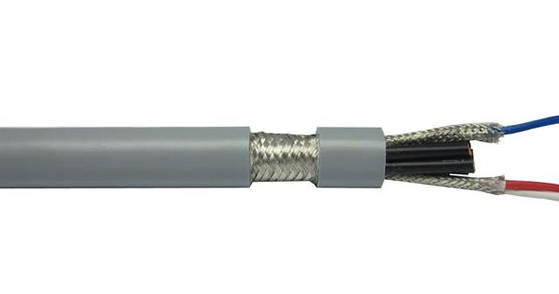

標準的1線對RS-485通訊電纜，特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PE絕緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共二重屏蔽，附有獨立接地導線，工業灰色PVC外護套，符合UL 2919文件。產品性能出眾，可應用于復雜的工業自動化控制網絡通訊及樓宇自控網絡通訊。
標準的2線對RS-485通訊電纜,特性阻抗120歐姆，導體為2線對4芯(2x2x24AWG)多股絞合鍍錫銅絲，PE絕緣護套；為適用于復雜的工業噪聲環境，特采用鋁箔/聚酯復合帶100%屏蔽率+鍍錫銅編制網90%屏蔽率共雙重屏蔽，并附有獨立TC接地導體，工業灰色PVC外護套，符合UL AWM 2919文件規范。
9842型通訊電纜，是嚴格按RS-485通訊協議規范設計銷售的標準產品， 不僅是羅克韋爾(AB)自動化DH-485控制網絡指定型號，亦是標準的2線對CAN總線電纜。
三、2x0.2mm2-RS485通訊電纜適用范圍：RS-485通訊電纜在一般場合采用雙絞線就可以，但在要求比較高的環境下可以采用帶屏蔽層的雙絞電纜。在使用RS485通訊時，對于特定的傳輸線路，主機（召測設備）到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢?；這個長度主要受信號的失真以及噪聲的影響所影響。理論上，通信速率在100Kpbs及以下時，RS485的***長傳輸距離可達1200米，但在實際應用中傳輸?shù)木嚯x也因芯片及電纜的傳輸特性而所差異。在傳輸過程中可以采用增加中繼的方法對信號進行放大，***多可以加八個中繼，也就是說理論上RS485的***大傳輸距離可以達到9.6公里。
四、2x0.2mm2-RS485通訊電纜使用條件：1）無機械損傷敷設溫度為：0~50℃。2）使用溫度為：-20~60℃。3）敷設拉動時***小彎曲半徑為電纜的8倍。4）敷設時***小彎曲半徑：基干電纜是電纜外徑的6倍；水平電纜是電纜外徑的4倍。
|
（1對）2芯型號 |
（2對）4芯型號 |
（3對）6芯型號 |
|
2x0.2 |
4x0.2 |
6x0.2 |
|
2x0.3 |
4x0.3 |
6x0.3 |
|
2x0.5 |
4x0.5 |
6x0.5 |
|
2x0.75 |
4x0.75 |
6x0.75 |
|
2x1.0 |
4x1.0 |
6x1.0 |
|
2x1.5 |
4x1.5 |
6x1.5 |
|
2x2.0 |
4x2.0 |
6x2.0 |
|
2x2.5 |
4x2.5 |
6x2.5 |
|
（4對）8芯型號 |
（5對）10芯型號 |
（6對）12芯型號 |
|
8x0.2 |
10x0.2 |
12x0.2 |
|
8x0.3 |
10x0.3 |
12x0.3 |
|
8x0.5 |
10x0.5 |
12x0.5 |
|
8x0.75 |
10x0.75 |
12x0.75 |
|
8x1.0 |
10x1.0 |
12x1.0 |
|
8x1.5 |
10x1.5 |
12x1.5 |
|
8x2.0 |
10x2.0 |
2x2.0 |
|
8x2.5 |
10x2.5 |
12x2.5 |
