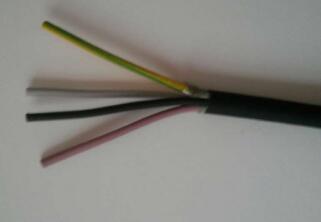

NH-KYDYD,NH-KYDYDP,NH-KYDYDP2,NH-VDVD,NH-KYDYD耐火電纜
一：產品特點及用途:
本產品具有較高的耐火性能，經受火焰直接燃燒下，在一定的時間內不發生短路和短路故障，因此，在火災發生時，有利于減少損失，低煙無鹵型電纜屬于環保電纜，尤其適用于對消防要求較高的電力、大型建筑、鐵路、船舶等行業。
二：產品執行標準 耐火特性符合GB12666.6-90要求(IEC331) 三：使用特性 1． 交流額定電壓：U0/U 0.6/1KV 2． 長期工作溫度：阻燃聚氯乙烯J緣和護套70℃和105℃ 氟塑料J緣和護套200℃和260℃ 交聯聚乙烯J緣90℃ 低煙無鹵阻燃聚烯烴70℃ 低煙無鹵阻燃交聯聚烯烴90℃和120℃ 3． 環境溫度：阻燃聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃ 氟塑料J緣和護套：固定敷設-60℃；非固定敷設-20℃ 4． 耐火特性：
| 符合IEC331規定 | 火焰溫度750℃、燃燒時間3h、冷卻時間12h、附加額定電壓、附加3A電流 |
| 符合GB12666.6-A類 | 火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流 |
| 符合GB12666.6-B類 | 火焰溫度750-800℃、燃燒時間90min、附加額定電壓3A電流 |
5．電纜安裝敷設溫度不低于0℃ 6．敷設推薦的允許彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍 鎧裝電纜不小于電纜外徑12倍 氟塑料J緣和護套材料電纜不小于電纜外徑的8倍 四：基本型號及M稱 1.耐火電力電纜 表1
| 型號 | 產品M稱 |
| NH-VV | 阻燃聚氯乙烯J緣和護套耐火控制電纜 |
| NH-FF | 氟塑料J緣和護套耐火控制電纜 |
| NH-VDVD | 低煙低鹵阻燃聚氯乙烯J緣和護套耐火控制電纜 |
| NH-YDYD | 低煙無鹵阻燃聚烯烴J緣和護套耐火控制電纜 |
| 備注：鎧裝電纜型號后加22 | |
2.耐火控制電纜
| 型號 | 產品M稱 |
| NH-KVV | 阻燃聚氯乙烯J緣和護套耐火控制電纜 |
| NH-KVVP | 阻燃聚氯乙烯J緣和護套銅絲編織屏蔽耐火控制電纜 |
| NH-KVVP2 | 阻燃聚氯乙烯J緣和護套銅帶繞包屏蔽耐火控制電纜 |
| NH-KFF | 氟塑料J緣和護套耐火控制電纜 |
| NH-KFFP | 氟塑料J緣和護套銅絲編織屏蔽耐火控制電纜 |
| NH-KFFP2 | 氟塑料J緣和護套銅帶繞包屏蔽耐火控制電纜 |
| NH-KVDVD | 低煙低鹵阻燃聚氯乙烯J緣和護套耐火控制電纜 |
| NH-KVDVDP | 低煙低鹵阻燃聚氯乙烯J緣和護套銅絲編織屏蔽耐火控制電纜 |
| NH-KVDVDP2 | 低煙低鹵阻燃聚氯乙烯J緣和護套銅絲編織屏蔽耐火控制電纜 |
| NH-KYDYD | 低煙無鹵阻燃聚烯烴J緣和護套耐火控制電纜 |
| NH-KYDYDP | 低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽耐火控制電纜 |
| NH-KYDYDP2 | 低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽耐火控制電纜 |
| NH-KYJV | 交聯聚乙烯J緣阻燃聚氯乙烯護套耐火控制電纜 |
| NH-KYJVP | 交聯聚乙烯J緣阻燃聚氯乙烯護套銅絲編織屏蔽耐火控制電纜 |
| NH-KYJVP2 | 交聯聚乙烯J緣阻燃聚氯乙烯護套銅帶繞包屏蔽耐火控制電纜 |
| 備注：鎧裝電纜型號后加22，軟結構電纜屏蔽種類可采用P2、P3等形式。 | |
五：代號M稱和含義
| 說明 | ||
| 耐火特性 | NH | 耐火電纜A或B |
| 系列代號 | K | 控制電纜 |
| J緣材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
| Y | 聚乙烯 | |
| YD | 低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴) | |
| YJ | 交聯聚乙烯 | |
| F | 氟塑料分200℃和260℃兩種 | |
| 護套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
| F | 氟塑料 分200℃和260℃兩種 | |
| YD | 低煙無鹵聚烯烴 | |
| 屏蔽材料 | P | 銅絲編織屏蔽 |
| P2 | 銅帶繞包屏蔽 | |
| P3 | 鋁塑繞包屏蔽 | |
| 鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
| 32 | 鋼絲鎧裝聚氯乙烯護套 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 |
表2 六：主要技術指標
| 性能項目 | 單位 | 技術指標 |
| 20℃導體直流電阻≤ | Ω/km | 參照表 |
| 試驗電壓 | 3.5/5min | |
| J緣電阻 | MΩ/km | 500 |
| 耐火特性 | GB12666.6A類或B類 | |
| 阻燃特性 | GB12666.5A類或B類 |
