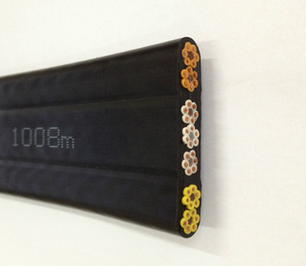

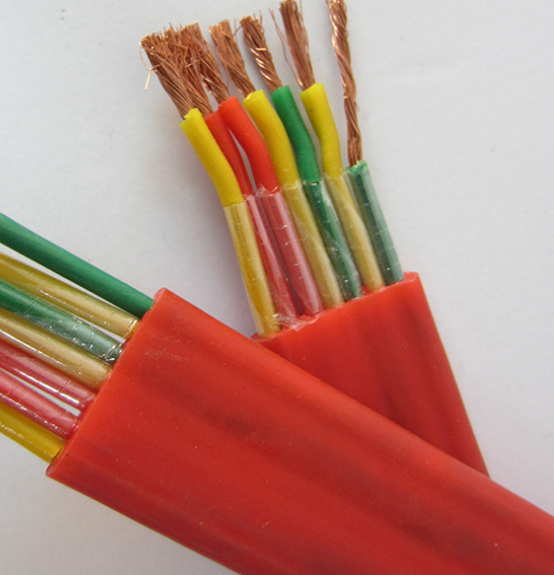

ZR-VVFB ZR105-VVFB扁平軟電纜
一、適用范圍
ZR-VVFB ZR105-VVFB扁平軟電纜適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安裝使用。產品特別柔軟、易于折疊移動、平穩不扭、且具有阻燃、耐高溫、酸堿腐蝕、耐老化、抗耐高脈沖起動電流之特性。是我公司鄭重推薦產品。
二、ZR-VVFB ZR105-VVFB扁平軟電纜型號規格
1、字母對應含義。
ZR－阻燃型電纜 Y-移動型 T-銅芯（省略） V-聚氯乙烯J緣 G-硅橡膠 F-氟塑料 VF-丁腈復合物護套 C-重型
2、型號M稱及用途見表1。
表1
二、ZR-VVFB ZR105-VVFB扁平軟電纜型號規格
1、字母對應含義。
ZR－阻燃型電纜 Y-移動型 T-銅芯（省略） V-聚氯乙烯J緣 G-硅橡膠 F-氟塑料 VF-丁腈復合物護套 C-重型
2、型號M稱及用途見表1。
表1
|
型號
|
M稱
|
|
VVFB
|
多股細銅絲絞合PVCJ緣，丁腈復合物護套扁平軟電纜
|
|
ZR-VVFB
|
多股細銅絲絞合阻燃PVCJ緣，丁腈復合物護套扁平軟電纜
|
|
ZR105-VVFB
|
多股細銅絲絞合阻燃105℃PVCJ緣，丁腈復合物護套扁平軟電纜
|
|
多股細銅絲絞合重型硅橡膠J緣和護套扁平軟電纜
|
|
|
YGCVFB
|
多股細銅絲絞合重型硅橡膠J緣，丁腈PVC護套扁平軟電纜
|
|
YGCFB
|
多股細銅絲絞合氟塑料J緣，重型硅橡膠護套扁平軟電纜
|
|
截面mm2
|
1.5
|
2.5
|
4
|
6
|
10
|
16
|
25
|
35
|
50
|
70
|
95
|
|
電阻Ω/km
|
13.3
|
7.98
|
4.95
|
3.30
|
1.91
|
1.21
|
0.78
|
0.55
|
0.38
|
0.27
|
0.20
|
2、各截面導電線芯105℃直流電阻大值
|
截面mm2
|
1.5
|
2.5
|
4
|
6-10
|
16-70
|
95-150
|
180
|
|
電阻Ω/km
|
10
|
9
|
8
|
7
|
6
|
5
|
4
|
3、不同環境溫度載流量校正系數
|
-20℃
|
-15℃
|
-10℃
|
-5℃
|
0℃
|
5℃
|
10℃
|
15℃
|
|
1.45
|
1.40
|
1.35
|
1.30
|
1.25
|
1.20
|
1.15
|
1.10
|
|
20℃
|
25℃
|
30℃
|
35℃
|
40℃
|
45℃
|
50℃
|
55℃
|
|
1.05
|
1.0
|
0.94
|
0.885
|
0.815
|
0.745
|
0.666
|
0.577
|
4、成品電纜耐壓試驗：按IEC60502標準分款執行，額定電壓0.6/1kV及以下，經交流50Hz、2kV試驗5min不擊穿；額定電壓6kV，經直流25kV浸水20℃試驗1h不擊穿。 5、J緣及護套小抗拉強度：10N/mm2、小斷裂伸長率：150%、-40℃低溫小伸長率：20%。
四、產品使用特性
1、交流額定電壓U0/U：6/10kV和0.6/1kV。
2、導體線芯高工作溫度：丁腈扁平：-40℃~105℃和-40℃~135℃；硅橡膠扁平：-60℃~200℃。
3、電纜經50000次彎曲：線芯不斷裂。
4、彎曲半徑：不小于電纜小邊長度的10倍。
四、產品使用特性
1、交流額定電壓U0/U：6/10kV和0.6/1kV。
2、導體線芯高工作溫度：丁腈扁平：-40℃~105℃和-40℃~135℃；硅橡膠扁平：-60℃~200℃。
3、電纜經50000次彎曲：線芯不斷裂。
4、彎曲半徑：不小于電纜小邊長度的10倍。
