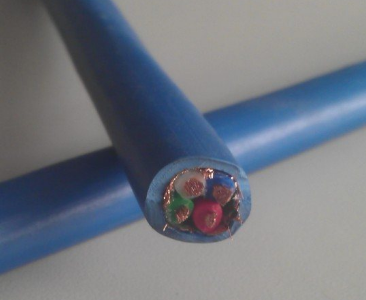

WDIA-DJYJP3VP3R低煙無鹵屏蔽電纜
【詳細說明】
WDIA-DJYJP3VP3R低煙無鹵屏蔽電纜詳細參數：
1、導體材質：軟芯銅導體
2、J緣材料：交聯聚乙烯J緣
3、對屏蔽材料：鋁塑復合帶繞包分屏
4、總屏蔽材料：鋁塑復合帶繞包總屏
5、鎧裝材料：無
6、護套材料：藍色聚氯乙烯護套
WDIA-DJYJP3VP3R低煙無鹵屏蔽電纜銷售執行標準：企業標準，參照 TICW 06-2009標準。
WDIA-DJYJP3VP3R低煙無鹵屏蔽電纜使用特性 ：
WDIA-DJYJP3VP3R低煙無鹵屏蔽電纜阻燃性能優越，燃燒時煙度甚少，無腐蝕性氣體逸出，廣泛應用于核電站、地鐵車站、電話交換機及計算機控制中芯、高層建筑大樓、賓館、廣播電視臺、重要軍事設施、石油平臺等，以及人員較集中，空氣密度低的場所
1、交流額定電壓U0/U：300/500V；電纜導體長期允許高工作溫度：聚氯乙烯J緣分70℃、105 ℃兩種；聚乙烯J緣為70℃；交聯聚乙烯J緣為90℃（J緣交聯類型可分為硅烷交聯和輻照交聯）。
2、低環境溫度：固定敷設-40 ℃；非固定敷設-15 ℃。安裝敷設時環境溫度：不低于 0℃。
4、導體類型及電阻：如下
|
導體標稱截面
|
導體根數/單絲直徑mm
|
導體根數/單絲直徑mm
|
導體根數/單絲直徑mm
|
20℃時導體直流電阻Ω/km
|
20℃時導體直流電阻Ω/km
|
|
mm2
|
A
|
B
|
R
|
A、B
|
R
|
|
0.5
|
1/0.80
|
7/0.30
|
16/0.20
|
≤ 36.0
|
≤ 39.0
|
|
0.75
|
1/0.97
|
7/0.37
|
24/0.20
|
≤ 24.5
|
≤ 26.0
|
|
1
|
1/1.13
|
7/0.43
|
32/0.20
|
≤18.1
|
≤19.5
|
|
1.5
|
1/1.38
|
7/0.52
|
30/0.25
|
≤12.1
|
≤13.3
|
|
2.5
|
1/1.78
|
7/0.68
|
49/0.25
|
≤ 7. 41
|
≤ 7. 9 8
|
IA-DJYJP3VP3R計算機電纜規格
|
（2對規格）
|
|
|
（3對規格）
|
|
|
|
1×2×0.5
|
4×2×1.0
|
8×2×1.5
|
1×3×0.5
|
4×3×0.75
|
8×3×1.5
|
|
1×2×0.75
|
4×2×1.5
|
8×2×2.5
|
1×3×0.75
|
4×3×1.0
|
8×3×2.5
|
|
1×2×1.0
|
4×2×2.5
|
10×2×0.5
|
1×3×1.0
|
4×3×1.5
|
10×3×0.5
|
|
1×2×1.5
|
5×2×0.5
|
10×2×0.75
|
1×3×1.5
|
4×3×2.5
|
10×3×0.75
|
|
1×2×2.5
|
5×2×0.75
|
10×2×1.0
|
1×3×2.5
|
5×3×0.5
|
10×3×1.0
|
|
2×2×0.5
|
5×2×1.0
|
10×2×1.5
|
2×3×0.5
|
5×3×0.75
|
10×3×1.5
|
|
2×2×0.75
|
5×2×1.5
|
10×2×2.5
|
2×3×0.75
|
5×3×1.0
|
10×3×2.5
|
|
2×2×1.0
|
5×2×2.5
|
12×2×0.5
|
2×3×1.0
|
5×3×1.5
|
12×3×0.5
|
|
2×2×1.5
|
6） 7×2×0.5
|
12×2×0.75
|
2×3×1.5
|
5×3×2.5
|
12×3×0.75
|
|
2×2×2.5
|
6） 7×2×0.75
|
12×2×1.0
|
2×3×2.5
|
（6） 7×3×0.5
|
12×3×1.0
|
|
3×2×0.5
|
6） 7×2×1.0
|
12×2×1.5
|
3×3×0.5
|
6） 7×3×0.75
|
12×3×1.5
|
|
3×2×0.75
|
6） 7×2×1.5
|
12×2×2.5
|
3×3×0.75
|
（6） 7×3×1.0
|
12×3×2.5
|
|
3×2×1.0
|
6） 7×2×2.5
|
14×2×0.5
|
3×3×1.0
|
（6） 7×3×1.5
|
14×3×0.5
|
|
3×2×1.5
|
8×2×0.5
|
14×2×0.75
|
3×3×1.5
|
（6） 7×3×2.5
|
14×3×0.75
|
|
3×2×2.5
|
8×2×0.75
|
14×2×1.0
|
3×3×2.5
|
8×3×0.5
|
14×3×1.0
|
|
4×2×0.5
|
8×2×1.0
|
14×2×1.5
|
4×3×0.5
|
8×3×0.75
|
14×3×1.5
|
|
4×2×0.75
|
18）19×2×0.5
|
14×2×2.5
|
14×3×2.5
|
8×3×1.0
|
24×3×0.5
|
|
16×2×0.5
|
18）19×2×0.75
|
24×2×0.5
|
16×3×0.5
|
8）19×3×0.5
|
24×3×0.75
|
|
16×2×0.75
|
（18）19×2×1.0
|
24×2×0.75
|
16×3×0.75
|
8）19×3×0.75
|
24×3×1.0
|
|
16×2×1.0
|
（18）19×2×1.5
|
24×2×1.0
|
16×3×1.0
|
8）19×3×1.0
|
24×3×1.5
|
|
16×2×1.5
|
18）19×2×2.5
|
24×2×1.5
|
16×3×1.5
|
8）19×3×1.5
|
24×3×2.5
|
|
16×2×2.5
|
|
24×2×2.5
|
16×3×2.5
|
8）19×3×2.5
|
|
