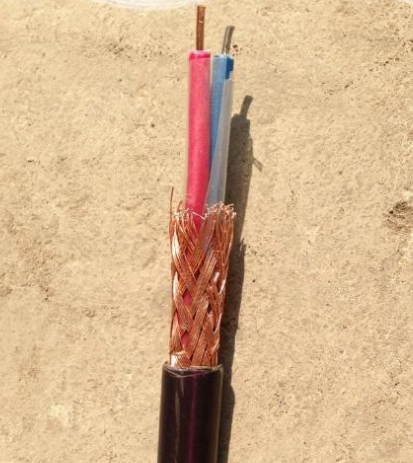

耐高溫補償導線 KC-AHFF-2*1.0適用于石油、化工等部門具有爆炸危險的環境及防爆放心性能要求較高的場合，用以延伸防爆熱電偶與防爆自動化測溫儀表間的連接，構成本質放心防爆測溫系統。
耐高溫補償導線 KC-AHFF-2*1.0產品標準：
耐高溫補償導線 KC-AHFF-2*1.0執行標準：GB/T4989-94及企業標準等效采用IEC 584-3（89））
耐高溫補償導線 KC-AHFF-2*1.0使用特性：
耐熱等：-65℃~+200℃或-65℃~+260℃兩種
普通：-40℃~+70℃或-40℃~+105℃兩種
補償導線代號及含義
|
項目 |
代號 |
代號含義 |
項目 |
代號 |
代號含義 |
|
|
型號 |
SC |
配用S分度號熱電偶補償型補償導線 |
耐熱等 |
70 |
高使用溫度為70℃ |
|
|
RC |
配用R分度號熱電偶補償型補償導線 |
105 |
高使用溫度為105℃ |
|||
|
NC |
配用N分度號熱電偶補償型補償導線 |
200 |
高使用溫度為200℃ |
|||
|
NX |
配用N分度號熱電偶延長型補償導線 |
275 |
高使用溫度為275℃ |
|||
|
KCA |
配用N分度號熱電偶補償型補償導線 |
J緣材料 |
V |
聚氯乙烯PVC |
||
|
KX |
配用K分度號熱電偶延長型補償導線 |
Y |
聚乙烯PE |
|||
|
EX |
配用E分度號熱電偶延長型補償導線 |
B |
聚丙烯PP |
|||
|
JX |
配用J分度號熱電偶延長型補償導線 |
F4 |
聚四氟乙烯 |
|||
|
TX |
配用T分度號熱電偶延長型補償導線 |
F46 |
聚全氟乙丙烯FEP |
|||
|
系列代號 |
ZR |
阻燃電纜 |
護套材料 |
V |
聚氯乙烯PVC |
|
|
ia |
本安電纜 |
B |
聚丙烯PP |
|||
| 使用分類 | G | 一般用 | F4 | 聚四氟乙烯 | ||
| H | 耐熱用 | F46 | 聚全氟乙丙烯FEP | |||
| 精度等 | S | 準確度 | 屏蔽材料 | / | 無屏蔽可省略 | |
| / | 普通 | P | 鍍錫銅線 | |||
| PL | 鋁塑復合帶 | |||||
| P2 | 銅塑復合帶或銅帶 | |||||
| 規格 | - | 2×導體截面積 | 導體材料 | / | 單股導體可省略 | |
| R | 多股絞合導體 |
補償導線電纜參考外徑
| 類別 | 對數 | 0.5mm² | 1.0mm² | 1.5mm² | 2.5mm² | ||||
| 1/0.8 | 16/0.20 | 1/1.13 | 32/0.20 | 1/1.38 | 30/0.25 | 1/1.78 | 50/0.25 | ||
| G
一般用 |
1 | 8.0 | 8.5 | 9.0 | 9.5 | 10.0 | 10.5 | 11.0 | 11.0 |
| 2 | 20.0 | 20.5 | 20.5 | 21.0 | 23.0 | 23.5 | 26.0 | 26.5 | |
| 3 | 20.5 | 21.0 | 22.0 | 22.5 | 24.0 | 25.0 | 27.0 | 28.5 | |
| 4 | 21.0 | 21.5 | 23.5 | 24.5 | 26.5 | 27.0 | 29.5 | 30.5 | |
| 5 | 23.0 | 24.5 | 25.5 | 26.5 | 28.5 | 29.5 | 31.5 | 33.0 | |
| 7 | 25.0 | 26.5 | 27.5 | 28.5 | 31.0 | 32.0 | 35.0 | 35.5 | |
| 8 | 26.0 | 28.0 | 29.5 | 31.0 | 33.5 | 34.5 | 38.0 | 38.5 | |
| 9 | 28.0 | 29.5 | 32.0 | 33.5 | 35.5 | 37.0 | 40.5 | 41.5 | |
| 10 | 30.0 | 31.0 | 34.0 | 35.5 | 38.0 | 39.5 | 43.5 | 44.5 | |
| 12 | 31.0 | 32.5 | 35.0 | 37.0 | 39.0 | 41.5 | 45.0 | 46.5 | |
| H
耐熱用 |
1 | 6.0 | 6.2 | 6.7 | 7.1 | 7.3 | 7.7 | 8.4 | 8.9 |
| 2 | 13.5 | 14.0 | 16.5 | 17.0 | 18.5 | 19.0 | 20.5 | 22.0 | |
| 3 | 14.5 | 15.0 | 17.5 | 19.5 | 20.0 | 20.5 | 22.0 | 23.5 | |
| 4 | 15.5 | 16.5 | 19.0 | 20.5 | 21.0 | 22.0 | 24.0 | 25.5 | |
| 5 | 17.0 | 17.5 | 20.5 | 21.5 | 23.0 | 24.0 | 26.0 | 28.5 | |
| 7 | 19.0 | 20.0 | 23.0 | 24.5 | 26.0 | 27.5 | 29.5 | 31.5 | |
| 8 | 20.5 | 21.0 | 24.5 | 26.5 | 27.5 | 29.0 | 31.5 | 33.5 | |
| 9 | 21.5 | 22.5 | 25.5 | 28.0 | 29.0 | 31.0 | 33.0 | 35.0 | |
| 10 | 22.5 | 23.5 | 27.5 | 29.5 | 31.0 | 33.0 | 34.5 | 37.0 | |
| 12 | 24.0 | 25.2 | 30.0 | 32.0 | 33.0 | 35.0 | 37.0 | 40.0 | |
| 線對數 | G 一般用 | H 耐熱用 | ||||||
| 0.5mm² | 1.0mm² | 1.5mm² | 2.5mm² | 0.5mm² | 1.0mm² | 1.5mm² | 2.5mm² | |
| 1 | 8.5 | 10.5 | 11.5 | 12.5 | 6.5 | 7.5 | 8.0 | 9.0 |
| 2 | 20.5 | 21.0 | 23.5 | 26.5 | 14.0 | 17.5 | 19.0 | 22.0 |
| 3 | 21.0 | 22.5 | 25.0 | 28.5 | 15.0 | 19.5 | 20.5 | 23.5 |
| 4 | 21.5 | 24.0 | 27.0 | 30.0 | 16.5 | 20.5 | 22.5 | 25.5 |
| 5 | 24.0 | 26.5 | 29.5 | 32.5 | 17.5 | 21.5 | 24.0 | 28.5 |
| 7 | 26.5 | 28.5 | 32.0 | 35.5 | 20.0 | 25.0 | 27.5 | 31.5 |
| 8 | 28.0 | 31.0 | 34.5 | 39.0 | 21.5 | 26.5 | 29.5 | 33.5 |
| 9 | 30.0 | 33.5 | 37.0 | 41.5 | 22.5 | 28.0 | 31.0 | 35.0 |
| 10 | 31.0 | 35.0 | 39.5 | 44.5 | 23.5 | 29.5 | 32.5 | 37.0 |
| 12 | 32.5 | 37.0 | 41.5 | 46.5 | 25.0 | 31.5 | 34.5 | 38.5 |
補償導線 KC-AHFF2*1.0技術指標:
型號、合金絲材料和J緣顏色
| 補償導線型號 | 配用熱電偶 | 熱電偶分度號 | 補償導線合金絲 | J緣層著色 | ||
| 正 | 負 | 正 | 負 | |||
| BC | 鉑銠30-鉑銠6 | B | 銅 | 銅 | 紅 | 灰 |
| SC | 鉑銠10-鉑熱電偶 | S | 銅（SPC） | SNC銅鎳（0.6） | 紅 | 綠 |
| RC | 鉑銠10-鉑熱電偶 | R | 銅（RNC） | RNC銅鎳（0.65） | 紅 | 綠 |
| CA | 鎳鉻-鎳硅熱電偶 | K | 鐵（KPGA） | KNCA銅鎳（22） | 紅 | 藍 |
| CB | 銅（KPGB） | KNCB康銅（40） | 紅 | 藍 | ||
| KX | 鎳鉻（KPX）（10） | KNX鎳硅（3） | 紅 | 黑 | ||
| NC | 鎳鉻硅-鎳硅熱電偶 | N | 鐵（NPC） | NNC銅鎳（18） | 紅 | 灰 |
| NX | 鎳鉻硅（NPX）（14） | NNX鎳硅（4） | 紅 | 灰 | ||
| EX | 鎳鉻-銅鎳熱電偶 | E | 鎳鉻（EPX）（10） | ENX銅鎳（45） | 紅 | 棕 |
| JX | 鐵-銅鎳熱電偶 | J | 鐵（JPX） | JNX銅鎳（45） | 紅 | 紫 |
| TX | 銅-銅鎳熱電偶 | T | 銅（TPX） | TNX銅鎳（45） | 紅 | 白 |
| WC3/25 | 鎢錸3-鎢錸25 | WRe3-WRe25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
| WC5/26 | 鎢錸5-鎢錸26 | WRe5-WRe26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
|
注:型號D三個字母與熱電偶分度號相對應，D三個字母中“C”表示補償型補償導線，D四個字母“X”表示延長型補償導線。SC型補償導線可以用R型分度號熱電偶。 |
||||||
使用分類和護套顏色：見表（五）
| 使用分類 | 精度等及標志 | 護套顏色 | |||
| 普通 | 準確 | 普通 | 準確 | ||
| 一般 | G | / | S | 黑色 | 灰色 |
| 耐熱 | H | / | S | 黑色 | 黃色 |
熱電動勢、允差及往復電阻：見表（六）
| 熱電偶 分度號 |
補償導線 型號 |
熱電勢、允差 | 熱電偶 測量端 溫度 |
|||||
| 100℃ | 200℃ | |||||||
| 熱電勢 | 允差 | 熱電勢 | 允差 | |||||
| 普通 | 準確 | 普通 | 準確 | |||||
| S或R | SC或RC | 645 | ±60（±5℃） | ±30（±2.5℃） | 1440 | ±60（±5℃） | - | 1000 |
| K | KCA | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | 8137 | ±100（±2.5℃） | ±60（±1.5℃） | 1000 |
| KCB | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | - | ±100（±2℃）.5 | ±60（±1.5℃） | 900 | |
| KX | 4095 | ±100（±2.5℃） | ±60（±1.5℃） | 8137 | ±100（±2.5℃） | ±60（±1.5℃） | 900 | |
| N | NC | 2774 | ±100（±2.5℃） | ±60（±1.5℃） | 5912 | ±100（±2.5℃） | ±60（±1.5℃） | 900 |
| NX | 2774 | ±100（±2.5℃） | ±60（±1.5℃） | 5912 | ±100（±2.5℃） | ±60（±1.5℃） | 900 | |
| E | EX | 6317 | ±200（±2.5℃） | ±120（±1.5℃） | 13419 | ±200（±2.5℃） | ±100（±1.5℃） | 500 |
| J | JX | 5268 | ±140（±2.5℃） | ±85（±1.5℃） | 10777 | ±140（±2.5℃） | ±85（±1.5℃） | 500 |
| T | TX | 4277 | ±60（±1.0℃） | ±30（±0.5℃） | 9286 | ±90（±1.5℃） | ±48（±0.8℃） | 300 |
熱電動勢、允差及往復電阻：見表（七）
| 補償導線型號 | 在20℃時往復電阻值（Ω/m） | ||||
| 0.2mm² | 0.5mm² | 1.0mm² | 1.5mm² | 2.5mm² | |
| SC或RC | 0.25 | 0.10 | 0.05 | 0.03 | 0.02 |
| KCA | 3.5 | 1.40 | 0.70 | 0.47 | 0.28 |
| KCB | 2.6 | 1.04 | 0.52 | 0.35 | 0.21 |
| KX | 5.50 | 2.20 | 1.10 | 0.73 | 0.44 |
| EX | 6.25 | 2.50 | 1.25 | 0.83 | 0.50 |
| JX | 3.25 | 1.30 | 0.65 | 0.43 | 0.26 |
| TX | 2.60 | 1.04 | 0.52 | 0.35 | 0.21 |
| NC | 3.75 | 1.50 | 0.75 | 0.50 | 0.30 |
| NX | 7.15 | 2.86 | 1.43 | 0.95 | 0.57 |
本安補償導線除具有上述性能指標外，還具備以下本安性能指標：見表（八）
| 性能項目 | 單位 | 指標 |
| 工作電容 | PF/m | ≤180 |
| 電容不平衡 | PF/m | ≤1 |
| 分布電感 | µH/m | ≤0.6 |
| 靜電感應電壓（靜電電壓20KV） | V | ≤1 |
| 電磁干擾感應電壓（干擾磁場400A/m） | µV | ≤5 |
其它性能指標:見表（九）
| 項目 | 單位 | 技術指標 | |
| PVCJ緣 | PT、PP、F46J緣 | ||
| J緣電阻（20℃） | MΩ.Km | 25 | 100 |
| 阻燃特性 | - | - | A類（按GB12666.5-90試驗） |
型號及結構形式：
| 型號 | 線芯材料 | 線芯形式 | 標稱截面mm>2, , | 導體結構根/直徑mm | 成品電纜外徑參數（mm） |
| KC-HFF KC-AHFF KX-HFF NC-HFF NX-HFF EX-HFF JX-HFF TX-HFF WC3/25HFF&, lt;, BR>WC5/26HFF |
補償導線合金絲 | 單股線芯 | 0.2 0.51.0 1.5 2.5 |
1/0.52 1/0.8 1/1.13 1/1.37 1/1.76 |
1.6×2.4 2.1×3.2 2.7×4.2 2.9×4.7 3.5×5.9 |
| 多股線芯 | 0.2 0.5 1.0 1.5 2.5 |
7/0.2 7/0.3 7/0.43 7/0.52 19/0.41 |
1.7×2.6 2.2×3.4 2.9×4.6 3.1×5.2 3.7×6.3 |
注：①屏蔽型補償導線的外徑應加屏蔽層厚度，即再加0.8mm：
②線芯為多股軟芯（R），其型號后應加“R”或“P”或“RP”。
③普通型補償導線特征代號：
例：KX-GVVRP 2×1.5mm
