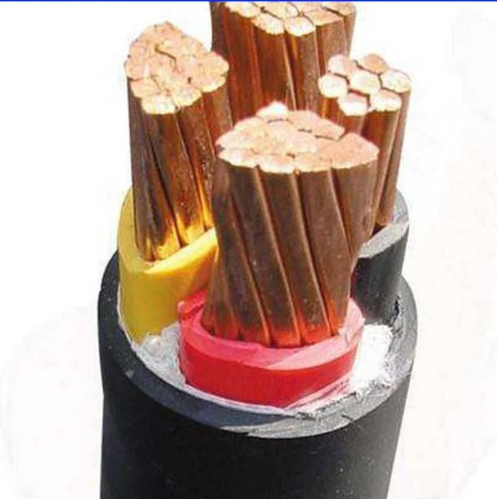

低煙無鹵耐火鎧裝電纜WDZN-YJY22
低煙無鹵耐火鎧裝電纜WDZN-YJY22適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用。
一、低煙無鹵耐火鎧裝電纜WDZN-YJY22執行標準:企業標準
二、低煙無鹵耐火鎧裝電纜WDZN-YJY22的說明
低煙無鹵耐火鎧裝電纜WDZN-YJY22具有難以著火并具有阻止或延緩火焰蔓延的能力，而且，一旦著火，它具有無鹵、低煙、無毒、無腐蝕等特性，WDZN-低煙無鹵耐火鎧裝電纜WDZN-YJY22適用于如高層建筑、賓館、醫院、地鐵、核電站、隧道、發電廠、礦山、石油、化工等。 除滿足低煙無鹵阻燃電纜的特性外，WDZN-YJY22低煙無鹵耐火鎧裝電纜還能在火災條件下滿足線路供電的能力。主要用于火災報警、消防設備、排煙設備、以及緊急通道運輸、照明等應急設施的供電線路中需要耐火的場合。
（1）、低煙無鹵電纜的阻燃等
根據GB/T18380.3-2002規定的試驗條件,低煙無鹵電纜的阻燃等分為A、B、C、D四個等
|
阻燃等
|
供火溫度
|
供火時間
|
成束敷設電纜的非金屬材料體積
|
炭化高度
|
自熄時間
|
|
A
|
≥815℃
|
40min
|
≥7升/米
|
≤2.5米
|
≤1h
|
|
B
|
≥815℃
|
40min
|
≥3.5升/米
|
≤2.5米
|
≤1h
|
|
C
|
≥815℃
|
20min
|
≥1.5升/米
|
≤2.5米
|
≤1h
|
|
D
|
≥815℃
|
20min
|
≥0.5升/米
|
≤2.5米
|
≤1h
|
1、低煙無鹵電纜的型號由燃燒特性代號和電纜型號兩部分組成
|
燃燒特性代號
|
用途代號
|
材料代號
|
例如：
額定電壓600/1000V交聯聚乙烯J緣聚稀烴護套阻燃B類低煙無鹵電纜，3芯，240mm2 ，表示為WDZB-YJY 600/1000V 3*240 Q/TEC16. 05-2005
額定電壓600/1000V 交聯聚乙烯J緣聚稀烴護套阻燃B類耐火低煙無鹵電纜，3芯，240mm2，表示為 WDZBN-YJY 600/1000V 3*240 Q/TEC16. 05-2005
額定電壓450/750V交聯聚乙烯J緣聚稀烴護套阻燃B類低煙無鹵控制電纜，7芯，1.5mm2，表示為WDZB-KYJY 450/750V 7*1.5 Q/TEC16. 05-2005
|
型 號
|
M 稱
|
阻燃別
|
芯數
|
截面 mm2
|
額定電壓 v
|
|
WDZ-KYJY
（WDZ-KYJE） |
交聯聚乙烯J緣聚烯烴護套低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZ-KYJY22
（WDZ-KYJE22） |
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZ-KYJYP2
（WDZ-KYJEP2） |
交聯聚乙烯銅帶屏蔽聚烯烴護套阻燃低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZ-KYJYP2-22
（WDZ-KYJEP2-22） |
交聯聚乙烯J緣銅帶屏蔽鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZN-KYJY
（WDZN-KYJE） |
交聯聚乙烯J緣聚烯烴護套阻燃耐火低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZN-KYJY22
（WDZN-KYJE22） |
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZN-KYJYP2
（WDZN-KYJEP2） |
交聯聚乙烯J緣銅帶屏蔽烯烴護套耐火低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZN-KYJYP2-22
（WDZN-KYJEP2-22） |
交聯聚乙烯J緣銅帶屏蔽鋼帶鎧裝聚烯烴護套耐火低煙無鹵控制電纜
|
A、B、C、D
|
2-61
|
1-10
|
450/750
|
|
WDZ-YJY
（WDZ-YJE） |
交聯聚乙烯J緣聚烯烴護套低煙無鹵電力電纜
|
A、B、C、D
|
1-5
|
1.5-800
|
600/1000
|
|
WDZ-YJY22
（WDZ-YJE22） |
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套低煙無鹵電力電纜
|
A、B、C、D
|
1-5
|
1.5-400
|
600/1000
|
|
WDZN-YJY
（WDZN-YJE） |
交聯聚乙烯J緣聚烯烴護套阻燃耐火低煙無鹵電力電纜
|
A、B、C、D
|
1-5
|
1.5-800
|
600/1000
|
|
WDZN-YJY22
（WDZN-YJE22） |
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套耐火低煙無鹵電力電纜
|
A、B、C、D
|
1-5
|
1.5-400
|
600/1000
|
（2）電纜長期允許工作溫度不超過90℃
（3）安裝時環境溫度不宜低于0℃。
（4）電纜安裝時的小彎曲半徑:
a、低煙無鹵阻燃、耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
b、低煙無鹵阻燃、耐火電力電纜的小彎曲半徑見表3
|
項目
|
單芯電纜
|
多芯電纜
|
||
|
無鎧裝
|
有鎧裝
|
無鎧裝
|
有鎧裝
|
|
|
安裝時小彎曲半徑
|
20D
|
15D
|
15D
|
12D
|
5、多芯電纜中性線導體標稱截面見表4
表4
|
主J緣線芯導體標稱截面/mm2
|
中性線導體標稱截面/mm2
|
|
|
3+1、3+2、4+1芯
|
等4、5芯
|
|
|
4
|
2.5
|
4
|
|
6
|
4
|
6
|
|
10
|
6
|
10
|
|
16
|
10
|
16
|
|
25
|
16
|
25
|
|
35
|
16
|
35
|
|
50
|
25
|
50
|
|
70
|
35
|
70
|
|
95
|
50
|
95
|
|
120
|
70
|
120
|
|
150
|
70
|
150
|
|
185
|
95
|
185
|
|
240
|
120
|
240
|
|
300
|
150
|
300
|
|
400
|
185
|
400
|
6、單芯電纜導電線芯為圓形，16mm2及以上者可以緊壓。多芯電纜線芯截面為35mm2及以下者，其線芯應為圓形，線芯截面在50mm2及以上者為扇形、瓦形或半圓形。四芯電纜中D4芯（中性線芯）可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6mm2及以下者允許由單根導體構成，10mm2及以上者由多根單線組成。成型導體（扇形、瓦形或半圓形）應當緊壓。
六、主要性能
1、低煙無鹵阻燃型
1）、阻燃性能應能通過GB18380的成束電纜燃燒試驗,試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m.或單根垂直燃燒試驗. 2）、鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量的測定∠5mg/g以及GB/T17650.2-19981用測量PH值和電導率來測定氣體的酸度 （1L水中PH≥4.3 電導率值應不超過10us/mm）
3）、煙密度試驗應能通過GB/T17651.2-1998電纜或光纜在特定條件下燃燒的煙密度測定（透光率的小值≥60%）
4）、導體直流電阻符合GB/T3956的規定
5）、工頻耐壓試驗：電力電纜應經受3500V、5min不擊穿?？刂齐娎|應經受3000V，5min不擊穿。
6）、應經受-15℃的低溫卷繞試驗或低溫沖擊試驗.試驗后試樣表面應無目力可見的裂紋.
2、低煙無鹵耐火型
除滿足阻燃低煙無鹵型的性能以外，其耐火試驗應能通過GB/T19216-2003在火焰條件下或光纜的線路完整性實驗中的規定，在750℃ 90min燃燒，2A熔絲不熔斷。
七、電纜的規格及參考數據見表5-12
WDZ-KYJY22 交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜表WDZN-KYJY22 交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵控制電纜
WDZ-YJY22 交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵電力電纜
WDZN-YJY22 交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜
