供應YTFB柔性電梯扁平電纜
柔性電梯扁平電纜

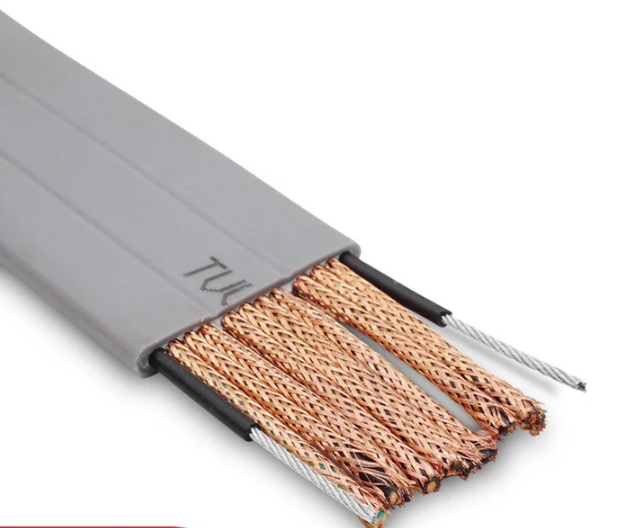

移動扁電纜導電線芯采用軟結構，確保電纜柔軟性能好。絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。絕緣線芯分色，為敷設安裝提供方便。移動扁電纜可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件。
產品特點：
可根據客戶要求定做彩色線芯或編碼線芯。
采用優質PVC混合料，減小了電纜外徑降低對安裝空間的要求。
整體鍍錫銅絲編織屏蔽，以防止外部高頻電磁干擾。
線纜結構：
導體：采用多股細絞和精絞成束細一級無氧銅絲作導體，符合DIN VDE 0295等級6
絕緣：丁腈復合料，聚氨酯復合物，PUR/ TPV
顏色：彩色線芯或編碼線芯≥3芯加黃綠芯線
屏蔽：鍍錫銅絲編織，屏蔽密度≥80％
護套：丁腈復合料，聚氨酯復合物，PUR/ TPV 顏色：黑色、灰色
移動扁電纜規格
|
規 格 |
導體結構 |
電纜參考數據 |
20℃時小絕緣電阻MΩ |
||||
|
外徑上限（寬度×厚度） |
近似重量 |
20℃大直流電阻 |
|||||
|
芯數×截面積mm2 |
根數/直徑 |
YB YBF |
YB YBF |
不鍍錫 |
鍍錫 |
YB |
YBZ |
|
3×4 |
56/0.30 |
19.6×8.9 |
285 |
4.95 |
5.09 |
50 |
400 |
|
3×6 |
84/030 |
22.0×9.9 |
380 |
3.30 |
3.39 |
||
|
3×10 |
84/0.40 |
27.5×12 |
615 |
1.91 |
1.95 |
||
|
3×16 |
126/0.40 |
31.3×13.3 |
830 |
1.21 |
1.24 |
||
|
3×25 |
196/0.40 |
38.3×15.8 |
1230 |
0.78 |
0.795 |
||
|
3×35 |
276/0.40 |
42.8×17.6 |
1605 |
0.554 |
0.565 |
40 |
300 |
|
3×50 |
396/0.40 |
49.2×20.0 |
2205 |
0.386 |
0.393 |
||
|
3×70 |
360/0.50 |
55.6×22.5 |
2965 |
0.272 |
0.277 |
||
|
3×4+2×1 |
56/0.30+32/0.20 |
25×8.5 |
427 |
4.95 |
5.0 |
50 |
400 |
|
3×6+2×1 |
84/0.30+32/0.20 |
30×12 |
590 |
3.30 |
3.34 |
50 |
400 |
|
3×6+2×1.5 |
84/0.30+30/0.25 |
30×12 |
600 |
3.30 |
3.38 |
50 |
400 |
|
6×2.5+6×1.5 |
49/0.25+30/0.25 |
35×15 |
900 |
7.98 |
8.05 |
50 |
400 |
|
3×4+4×2.5 |
56/0.30+49/0.25 |
32×9 |
520 |
4.95 |
5.03 |
50 |
400 |
|
3×25+1×10 |
196/0.40+84/0.40 |
53×18 |
1800 |
0.78 |
0.81 |
50 |
400 |
|
3×16+1×10 |
126/0.40+84/0.30 |
43×15 |
1200 |
1.21 |
1.27 |
50 |
400 |
|
3×35+1×10 |
276/0.40+84/0.40 |
61×21 |
2500 |
0.554 |
0.56 |
40 |
300 |
|
3×50+1×10 |
396/0.40+84/0.40 |
65×24 |
3200 |
0.386 |
0.392 |
40 |
300 |
