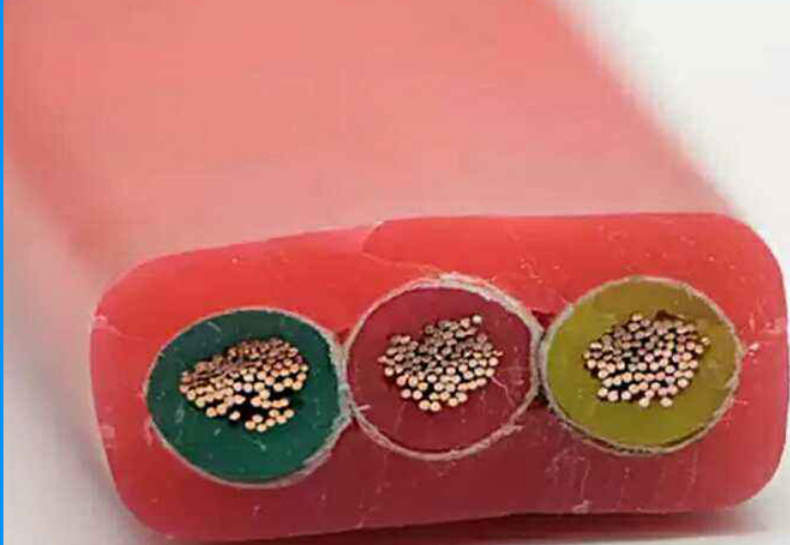

耐高壓扁平軟電纜YGCB-10KV
耐高壓扁平軟電纜YGC-10KV適用于交流額定電壓0.6/1KV及以下高溫范圍和惡劣環境內，作電氣設備電能傳輸線或作固定敷設用動力傳輸線或移動電器用連接電纜，產品具有優良的耐高溫、阻燃、耐輻射、耐老化、耐臭氧、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
特種耐高低溫、耐高壓扁電纜型號和名稱:
表1
型號 | 產品名稱 |
YGC | 硅橡膠絕緣硅橡膠護套電力電纜 |
YGCR | 硅橡膠絕緣硅橡膠護套移動用電力軟電纜 |
YGCP | 硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜 |
YGC22 | 硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜 |
JGG | 硅橡膠絕緣硅橡膠護套安裝線 |
JGGR | 硅橡膠絕緣硅橡膠護套移動用安裝軟線 |
JGGP | 硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線 |
JHXG | 硅橡膠絕緣電機引接線 |
備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
特種耐高低溫、耐高壓扁電纜代號名稱和含義
表2
代號 | 代號含義 |
Y | 系列代號（移動軟電纜） |
G | 硅橡膠 |
C | 重型 |
22 | 鋼帶鎧裝 |
P | 銅編織屏蔽 |
R | 多股絞合導體 |
J | 電機引接線 |
特種耐高低溫、耐高壓扁電纜使用特性及主要技術性能指標:
① 額定電壓U0/U為0.6/1kV.
②電纜長期工作溫度為-60℃-180℃
③導體直流電阻符合GB3956的規定。
④電纜的zui小彎曲半徑應不小于電纜外徑的6倍。
⑤電纜具有耐高溫、耐低溫、柔軟、耐腐蝕等優點。
⑥ 電纜經過3.5kV/5min工頻耐電壓試驗不擊穿。
規格及參考數據:
標稱截面mm2 | 芯數結構根/mm core | 電纜外徑 mm | 重量kg/km | 20℃ 時導體電阻（Ω/km ） |
3×4 | 53/0.31 | 15.80 | 248.80 | 4.64 |
3×6 | 77/0.31 | 19.20 | 427.80 | 3.11 |
3×10 | 77/0.41 | 23.80 | 764.40 | 1.84 |
3×16 | 119/0.41 | 28.80 | 1040.60 | 1.16 |
3×25 | 189/0.41 | 31.60 | 1552.50 | 0.729 |
3×35 | 265/0.41 | 34.80 | 2004.40 | 0.530 |
3×50 | 379/0.41 | 41.20 | 2710.00 | 0.392 |
3×70 | 530/0.41 | 51.60 | 3610.60 | 0.263 |
3×95 | 475/0.52 | 58.80 | 4857.50 | 0.192 |
3×120 | 551/0.52 | 60.40 | 5345.50 | 0.158 |
3×150 | 696/0.52 | 63.23 | 5808.70 | 0.134 |
3×185 | 851/0.52 | 68.90 | 6943.30 | 0.125 |
