一、適用范圍

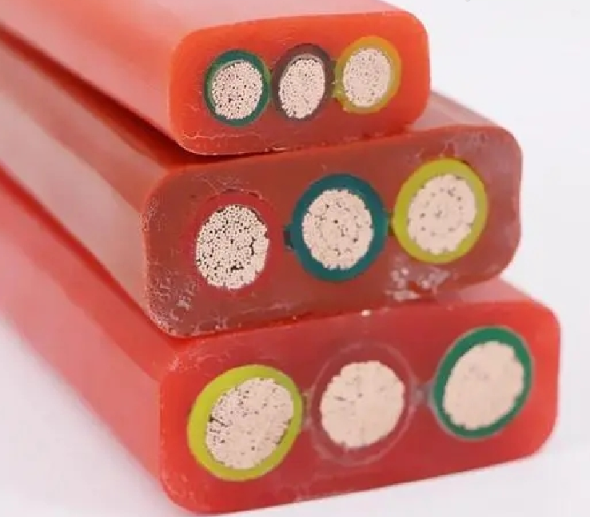

扁平軟電纜YGCVFB-4*120+2G適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安裝使用。產品特別柔軟、易于折疊移動、平穩不扭、且具有阻燃、耐高溫、酸堿腐蝕、耐老化、抗耐高脈沖起動電流之特性。
二、扁平軟電纜YGCVFB-4*120+2G型號規格
1、字母對應含義。
ZR－阻燃型電纜 Y-移動型 T-銅芯（省略） V-聚氯乙烯J緣 G-硅橡膠
F-氟塑料 VF-丁腈復合物護套 C-重型
2、型號M稱及用途見表1。
表1
|
型號 |
M稱 |
|
VVFB |
多股細銅絲絞合PVCJ緣，丁腈復合物護套扁平軟電纜 |
|
ZR-VVFB |
多股細銅絲絞合阻燃PVCJ緣，丁腈復合物護套扁平軟電纜 |
|
ZR105-VVFB |
多股細銅絲絞合阻燃105℃PVCJ緣，丁腈復合物護套扁平軟電纜 |
|
YGCB |
多股細銅絲絞合重型硅橡膠J緣和護套扁平軟電纜 |
|
YGCVFB |
多股細銅絲絞合重型硅橡膠J緣，丁腈PVC護套扁平軟電纜 |
|
YGCFB |
多股細銅絲絞合氟塑料J緣，重型硅橡膠護套扁平軟電纜 |
三、扁平軟電纜YGCVFB-4*120+2G產品技術指標
1、導電線芯20℃直流電阻大值
|
截面mm2 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
|
電阻Ω/km |
13.3 |
7.98 |
4.95 |
3.30 |
1.91 |
1.21 |
0.78 |
0.55 |
0.38 |
0.27 |
0.20 |
2、各截面導電線芯105℃直流電阻大值
|
截面mm2 |
1.5 |
2.5 |
4 |
6-10 |
16-70 |
95-150 |
180 |
|
電阻Ω/km |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3、不同環境溫度載流量校正系數
|
-20℃ |
-15℃ |
-10℃ |
-5℃ |
0℃ |
5℃ |
10℃ |
15℃ |
|
1.45 |
1.40 |
1.35 |
1.30 |
1.25 |
1.20 |
1.15 |
1.10 |
|
20℃ |
25℃ |
30℃ |
35℃ |
40℃ |
45℃ |
50℃ |
55℃ |
|
1.05 |
1.0 |
0.94 |
0.885 |
0.815 |
0.745 |
0.666 |
0.577 |
4、扁平軟電纜YGCVFB-4*120+2G成品電纜耐壓試驗：按IEC60502標準分款執行，額定電壓0.6/1kV及以下，經交流50Hz、2kV試驗5min不擊穿；額定電壓6kV，經直流25kV浸水20℃試驗1h不擊穿。
5、J緣及護套小抗拉強度：10N/mm2、小斷裂伸長率：150%、-40℃低溫小伸長率：20%。
四、扁平軟電纜YGCVFB-4*120+2G產品使用特性
1、交流額定電壓U0/U：6/10kV和0.6/1kV。
2、導體線芯高工作溫度：丁腈扁平：-40℃~105℃和-40℃~135℃；硅橡膠扁平：-60℃~200℃。
3、電纜經50000次彎曲：線芯不斷裂。
4、彎曲半徑：不小于電纜小邊長度的10倍。
