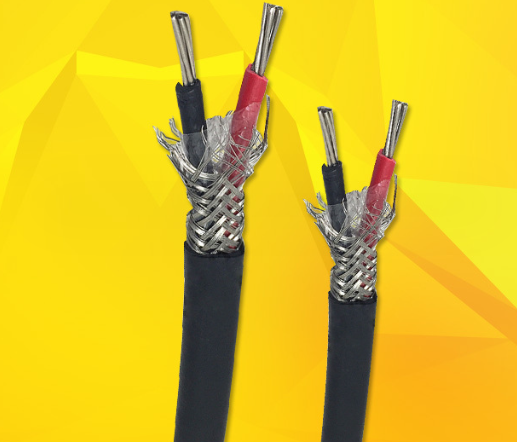

KX-HA-FVRP補償導線
一、概述：
KX-HA-FVRP補償導線產品特點及用途:
一般用聚氯乙烯J緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料J緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。
本質放心防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆放心性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
熱電偶用補償導線的作用是來延伸熱電即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》標準(等效采用IEC584-3《熱電偶D三部分—補償導線》國際標準)，J緣層和護層選用更優氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
二、產品執行標準：
熱電偶用補償導線及補償電纜產品執行GB/T4989-94(等效采用IEC584-3標準)
三、產品特性：
1．導體工作溫度：
耐熱：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2． 低環境溫度：
聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料J緣和護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜允許彎曲半徑：
非鎧裝電纜***小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜***小為電纜外徑的12倍
五、主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
結構特征、J緣層、護層材料、使用溫度；
J緣層及護層 | 使用溫度 | |
材料 | 符號 | |
聚氟乙烯 | PVC | -25～70℃ |
聚全氟乙丙烯 | FEP | -60～205℃ |
可溶性聚四氟乙烯 | PFA | -60～260℃ |
使用分類、允差等、護層著色標志：
使用分類 | 標志 | 允許登記及護層著色 | |
普通 | 準確 | ||
一般用 | G | （黑色） | S（灰色） |
耐熱用 | H | （黑色） | S（灰色） |
產品標號（標記）：
配用熱電 | 一般用（G） | 耐熱用（H） | ||
普通 | 準確（S） | 普通 | 準確（S） | |
S | SC-G | SC-GS | SC-H | －－ |
N | NC-G | NC-GS | NC-H | NC-HS |
K | NC-G | NC-GS | NC-H | －－ |
KC2-G | KG2-GS | KC2-H | KC2-HS | |
KX-G | KX-GS | KX-H | KX-HS | |
E | EX-G | EX-GS | EX-H | EX-HS |
J | JX-G | JX-GS | JX-H | JX-HS |
T | TX-G | TX-GS | TX-H | TX-HS |
補償導線合金絲和J緣層顏色：
補償號 | 配用熱電 | 補償導線合金線 | J緣層 | ||
正 | 負 | 正 | 負 | ||
SC | S(鉑鉻10—鉑) | SPC(銅) | SNC(銅鎳) | 紅 | 綠 |
NC | N(鎳鉻硅—鎳硅) | NPC(鐵) | NNC(銅鎳) | 紅 | 黃 |
KC | K(銅—康銅) | KPC(銅) | KNC(銅鎳) | 紅 | 藍 |
KX | K(鎳鉻—鎳硅) | KPX(鎳鉻) | KNX(銅鎳) | 紅 | 黑 |
EX | E(鎳鉻—銅鎳) | EPX(鎳鉻) | ENX(銅鎳) | 紅 | 棕 |
JX | J(鐵—銅鎳) | JPX(鐵) | JNX(銅鎳) | 紅 | 紫 |
TX | T(銅—銅鎳) | TPX(銅) | TNX(銅鎳) | 紅 | 白 |
KX-HA-FVRP補償導線的熱電勢、允差：
| 熱電勢及允差（μV） | 熱電偶測試 | |||||
100 ℃ | 100 ℃ | ||||||
熱電勢 | 允 差 | 熱電勢 | 允 差 | ||||
普通 | 準確(S) | 普通 | 準確(S) | ||||
SC或RC | 645 | ±60(±5.0℃) | ±30(±2.5℃) | 1440 | ±60(±5.0℃) | －－ | 1000 |
KCA | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
KCB | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | －－ | －－ | 900 |
KX | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
NC | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
NX | 2774 | ±200(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
EX | 6317 | ±60(±2.5℃) | ±120(±1.5℃) | 13419 | ±200(±2.5℃) | ±120(±1.5℃) | 600 |
JX | 5268 | ±140(±2.5℃) | ±85(±1.5℃) | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 |
TX | 4277 | ±60(±1.0℃) | ±30(±0.5℃) | 9285 | ±90(±1.5℃) | ±48(±0.8℃) | 300 |
KX-HA-FVRP補償導線的線芯截面、股數、單線直徑及J緣層、護層和外徑尺寸：
使用分類 | 標稱截面(mm2) | 單股線芯 | 多股軟線芯(R) | J緣層厚度 | 護層厚度 | 外徑上限 | |||||
線芯股數(根) | 單線直徑 | 線芯股數(根) | 單線直徑 | 扁平型 | 屏蔽扁平型 | ||||||
單股線芯 | 多股線芯 | 單股線芯 | 多股線芯 | ||||||||
一般用(G) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.7 | 3.0x4.6 | 3.1x4.8 | 3.8x5.4 | 3.9x5.6 |
0.5 | 1 | 0.80 | 7 | 0.30 | 0.5 | 0.8 | 3.7x6.4 | 3.9x6.6 | 4.5x7.2 | 4.7x7.4 | |
1.0 | 1 | 1.13 | 7 | 0.43 | 0.7 | 1.0 | 5.0x7.7 | 5.1x8.0 | 5.8x8.5 | 5.9x8.8 | |
1.5 | 1 | 1.37 | 7 | 0.52 | 0.7 | 1.0 | 5.2x8.3 | 5.5x8.7 | 6.0x9.1 | 6.3x9.6 | |
2.5 | 1 | 1.76 | 19 | 0.41 | 0.7 | 1.0 | 5.7x9.3 | 5.9x9.8 | 6.5x10.1 | 6.7x10.7 | |
耐熱用(H) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.3 | 2.3x4.0 | 2.4x4.2 | 3.1x4.8 | 3.2x5.0 |
0.5 | 1 | 0.80 | 7 | 0.3 | 0.4 | 0.3 | 2.9x5.0 | 3.0x5.2 | 3.7x5.5 | 3.8x6.0 | |
1.0 | 1 | 1.13 | 7 | 0.43 | 0.4 | 0.3 | 3.5x5.7 | 3.7x6.1 | 4.3x6.5 | 4.5x6.9 | |
1.5 | 1 | 1.37 | 7 | 0.52 | 0.4 | 0.3 | 4.0x6.5 | 4.2x6.9 | 4.8x7.3 | 5.0x7.7 | |
2.5 | 1 | 1.76 | 19 | 0.41 | 0.4 | 0.3 | 4.5x7.3 | 4.8x7.9 | 5.3x8.1 | 5.6x8.7 | |
訂交貨說明：
1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2、本廠銷售熱電偶用補償電纜，供多點測溫使用。
3，用戶如有特殊需求，可在訂貨合同中注明。
