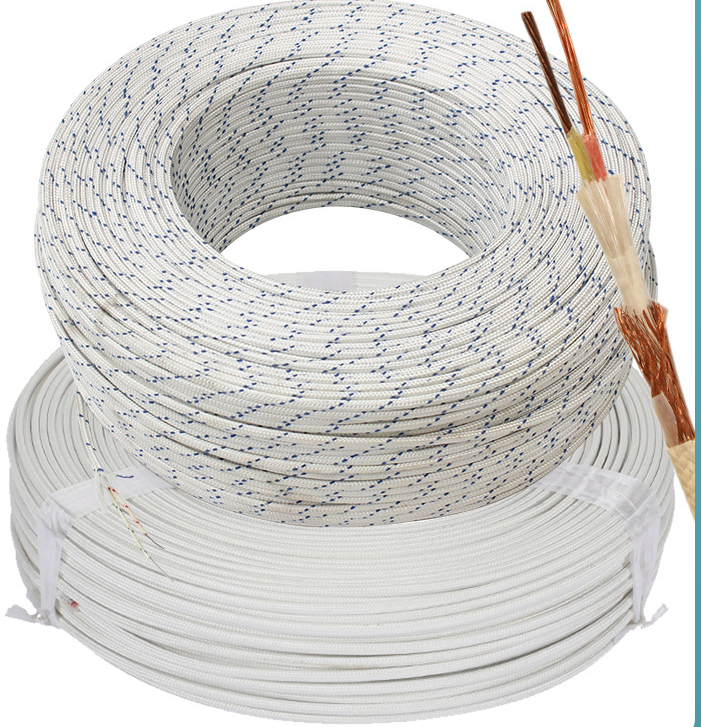

耐高溫補償導線KX-HF4PB-2*1.5
KX補償導線KX-HF4PB是采用-更優氟塑料可以耐溫260℃，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。熱電偶補償導線使用溫度可以在—60—260℃，屬于當代國內水平。系列產品主要應用于各種測溫裝置上，補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC。KX補償導線KX-HF4PB已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
KX補償導線KX-HF4PB執行標準
KX補償導線KX-HF4PB執行GB/4989-94等效用IEC584-3標準
阻燃特性符合GB/T1830.3（IEC60332-3）
補償導線規定要求：
產品M稱 | 型號 | 配用熱電偶 | 熱電偶分度號 |
銅-銅鎳補償型導線（電纜） | SC | 鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶 | S |
鐵-銅鎳補償型導線（電纜） 銅-銅鎳補償型導線（電纜） | KCA KCB | 鎳鉻-鎳硅熱電偶 | K |
鎳鉻-鎳硅延長型導線（電纜） | KX | 鎳鉻-鎳硅熱電偶 | K |
鐵-銅鎳補償型導線（電纜） 鎳鉻硅-鎳硅延長型導線（電纜） | NC NX | 鎳鉻硅-鎳硅熱電偶 | N |
鎳鉻-銅鎳延長型導線（電纜） | EX | 鎳鉻-銅鎳熱電偶 | E |
鐵-銅鎳延長型導線（電纜） | JX | 鐵-銅鎳熱電偶 | J |
銅-銅鎳延長型導線（電纜） | TX | 銅-康銅鎳電偶 | T |
（2）產品規格：見表2
表2
| M稱 | 導體標稱截面mm2 | 導體結構 mm | ||
補償導線 | 補償電纜 | A | B | ||
線芯對數 | 1 | 二線組：1～24對 三線組：1～19對 | 0.5 | 1/Φ0.80 | 7/Φ0.30 |
1.0 | 1/Φ1.13 | 7/Φ0.43 | |||
1.5 | 1/Φ1.37 | 7/Φ0.52 | |||
2.5 | 1/Φ1.76 | 19/Φ0.41 | |||
注：①補償導線規格為：2*導體標稱截面，補償電纜規格為：芯數*2*導體標稱截面，推薦的線對
為：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
②根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以及耐熱硅橡膠J緣和護套補償電纜。訂貨時需注明即可。
4、技術要求
（1）補償導線及補償電纜合金導體和J緣層顏色：見表3
產品型號 | 補償導線及電纜線芯 | J緣層著色 | 配用熱電偶 分度號 | ||
正 | 負 | 正 | 負 | ||
SC | 銅 | 銅鎳0.6 | 紅 | 綠 | S（鉑銠10-鉑） R（鉑銠13-鉑） |
KCA | 鐵 | 銅鎳22 | 紅 | 藍 | K（鎳鉻-鎳硅） |
KCB | 銅 | 銅鎳40 | 紅 | 藍 | |
KX | 鎳鉻10 | 鎳硅 | 紅 | 黑 | |
EX | 鎳鉻10 | 銅鎳45 | 紅 | 棕 | E（鎳鉻-銅鎳） |
JX | 鐵 | 銅鎳45 | 紅 | 紫 | J（鐵-銅鎳） |
TX | 銅 | 銅鎳45 | 紅 | 白 | T（銅-銅鎳 |
NC | 鐵 | 銅鎳18 | 紅 | 灰 | N（鎳鉻硅-鎳硅） |
NX | 鎳鉻硅 | 鎳硅 | 紅 | 灰 | |
（2）補償導線及補償電纜使用分類、等標志及護套著色：見表4
表4
使用分類 | 標志代號 | 允差等及標志 | 護套著色 | |||
普通 | 準確 | 普通 | 準確 | 本安型 | ||
一般用 | G | 省 | S | 黑色 | 灰色 | 藍色 |
耐熱用電纜 | H | 黑色 | 灰色 | 藍色 | ||
（3）補償導線及補償電纜熱電特性及允差表：見表5
型號 | 使用 分類 | 溫度范圍℃ | 熱電動勢允差μV | 測量端 溫度℃ | 往復電阻20℃長度為1m不大于Ω | ||||
普通 | 準確 | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | ||||
SC | G | 0～100 | ±60（±5.0℃） | ±30（±5.0℃） | 1000 | 0.10 | 0.05 | 0.03 | 0.02 |
H | 0～200 | | |||||||
KCA | G | 0～100 | ±100（±2.5℃） | ±60（±1.5℃） | 1000 | 1.40 | 0.70 | 0.47 | 0.28 |
H | 0～200 | 900 | |||||||
KCB | G | 0～100 | 900 | 1.04 | 0.70 | 0.47 | 0.28 | ||
KX | G | -20～100 | 900 | 2.20 | 1.10 | 0.73 | 0.44 | ||
H | -25～200 | 900 | |||||||
EX | G | -20～100 | ±200（±2.5℃） | ±120（±1.5℃） | 500 | 2.50 | 1.25 | 0.83 | 0.50 |
H | -25～200 | 500 | |||||||
JX | G | -20～100 | ±140（±2.5℃） | ±85（±1.5℃） | 500 | 1.30 | 0.65 | 0.43 | 0.26 |
H | -25～200 | 500 | |||||||
TX | G | -20～100 | ±60（±1.0℃） | ±30（±0.5℃） | 300 | 1.04 | 0.52 | 0.35 | 0.21 |
H | -25～200 | ±90（±1.5℃） | ±48（±0.8℃） | 300 | |||||
NC | G | 0～100 | ±100（±2.5℃） | ±60（±1.5℃） | 900 | 1.50 | 0.75 | 0.50 | 0.30 |
H | 0～200 | 900 | |||||||
NX | G | -20～100 | 900 | 2.86 | 1.43 | 0.95 | 0.57 | ||
H | -25～200 | 900 | |||||||
表5
5、型號、M稱：見表7～表8
表7 補償導線
型號 | M稱 |
KX-VV | 聚氯乙烯J緣和護套K分度熱電偶用補償導線 |
KX-VPV | 聚氯乙烯J緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線 |
KX-FF | 氟塑料J緣和護套K分度熱電偶用補償導線 |
KX-FPF | 氟塑料J緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線 |
KX-FV-105 | 氟塑料J緣耐熱105℃聚氯乙烯護套K分度熱電偶用補償導線 |
KX-FPV-105 | 氟塑料J緣銅絲編織屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用屏蔽補償導線 |
KX-HF4B | 聚四氟J緣玻璃絲編織護套K分度熱電偶用補償導線 |
KX-HF4PB | 聚四氟J緣銅絲編織屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償導線 |
注： ①其他型號補償導線SC、KC、EX、JX、TX、NC、NX等,只需改寫型號的項，如：EX-VVP；
②屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽；
③氟塑料J緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能；
④一般用（G）普通和準確（S）以及耐熱用（H）普通和準確（S）補償導線在訂貨注明即可。
